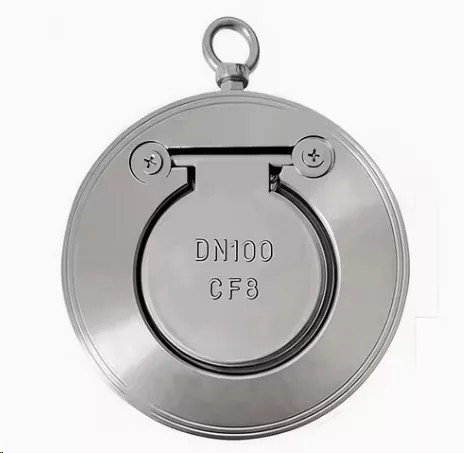

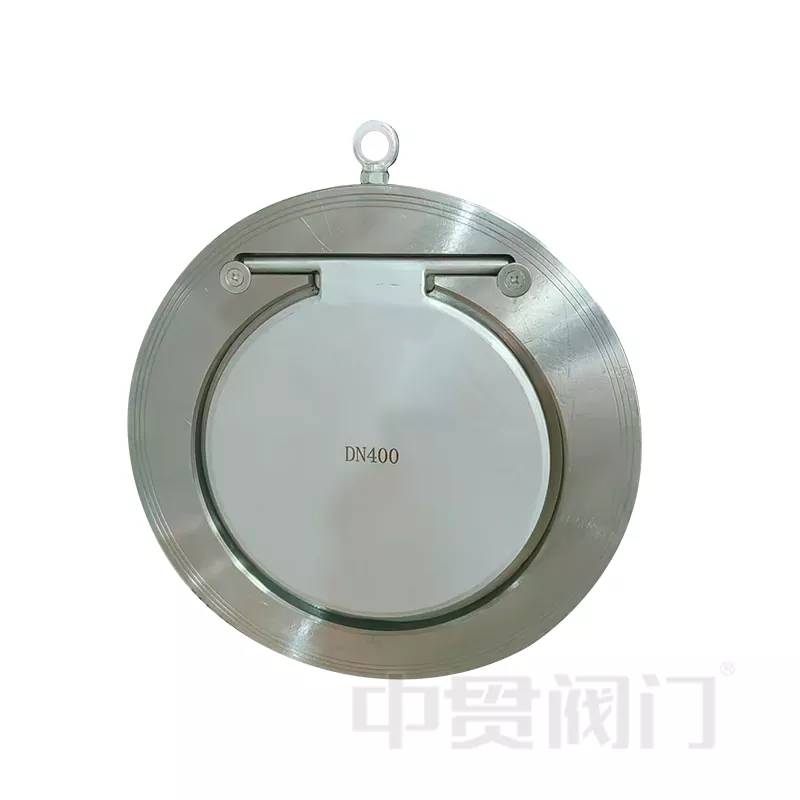

Jednokotúčový spätný ventil

TheJednokotúčový spätný ventilspustilVentil Zhongguanje mimoriadne užitočný priemyselný ventil. Jeho hlavnou funkciou je umožniť kvapalinám alebo plynom prúdiť iba jedným smerom, čím sa zabráni spätnému toku.

Tento ventil je dômyselne navrhnutý, reaguje veľmi rýchlo a ľahko sa inštaluje a zaberá málo miesta. Dokáže efektívne riadiť smer toku vody, oleja alebo plynu. Môže byť použitý v úpravniach vody, elektrárňach, chemických prevádzkach, vykurovacích a klimatizačných systémoch atď. Tento ventil je obzvlášť robustný a odolá vysokému tlaku a vysokým teplotám. Nerozbije sa ani po dlhšom používaní a je veľmi spoľahlivou voľbou v priemyselných potrubných systémoch.

Technické výhody: Prečo si vybrať náš jednokotúčový spätný ventil?

OVentil Zhongguan, chápeme, že o spoľahlivosti sa v priemyselných podmienkach nedá vyjednávať. nášJednokotúčový spätný ventilnie je len komponent; je to záruka bezpečnosti pre celý váš potrubný systém.

1. Ultra kompaktný dizajn oblátky

Najvýraznejšia vlastnosť nášhoJednokotúčový spätný ventilje jeho malá veľkosť a vynikajúci výkon proti spätnému toku. Na rozdiel od objemných, tradičných spätných ventilov sme prijali pokročilédizajn typu oblátky. Ako sendvič, ventil je upnutý priamo medzi dve príruby potrubia. To výrazne šetrí priestor a znižuje hmotnosť a náklady na inštaláciu-2 .

2. Vysokokvalitný materiál

Vyrábame štandardJednoplatňový spätný ventils použitím vysokej kvalityWCB uhlíková oceľ(liata oceľ). Tento materiál je extrémne odolný a umožňuje ventilu odolávať drsnému prostrediu, vysokému tlaku a extrémnym teplotám.Potrebujete viac?Ponúkame zákazkové odlievanie sNehrdzavejúca oceľ (SS304, SS316) , Hliníkový bronza iné zliatiny v závislosti od korozívnosti vašich médií-1 .

3. Dynamické tesnenie a rýchla odozva

Disk vo vnútriJednokotúčový spätný ventilmá veľmi citlivú odozvu. Keď kvapalina alebo plyn prúdi dopredu, kotúč sa okamžite otvorí s minimálnym odporom (nízky pokles tlaku). V momente, keď sa prietok zastaví alebo obráti, kotúč pruží späť (pomocou gravitácie alebo sily pružiny), aby vytvoril tesné tesnenie, čím sa zabráni deštruktívnemuvodné kladivopoškodenie-2 .

Špecifikácie produktu a údajový list

Aplikácie: Kde ho môžete použiť?

Tento všestranný ventil sa používa v mnohých priemyselných nastaveniach. Úspešne sme dodali našeJednokotúčové spätné ventilydo nasledujúcich sektorov:

• Čistiarne vody: Používajú sa v systémoch zásobovania vodou, aby sa zabránilo kontaminácii spätným tokom -2.
• HVAC & Building Automation: Inštaluje sa do vykurovacích a klimatizačných systémov na udržanie tepelnej účinnosti.
• Elektrárne: Nevyhnutné v chladiacich systémoch, aby sa zabezpečilo, že chladiaca voda neprúdi späť, chráni zariadenie generátora -2.
• Petrochemický: Bezpečne zvláda prepravu ropy a plynu v potrubiach.

Prípadová štúdia: Ochrana čerpadla

Na čerpacej stanici v juhovýchodnej Ázii dochádzalo k opakovaným záchytom čerpadiel v dôsledku rázov spätného toku. Predtým používali pomalé a ťažké spätné ventily. Nahradili sme ich systém našímJednokotúčový spätný ventil. Funkcia rýchleho zatvárania eliminovala vodné rázy a ľahká konštrukcia urobila inštaláciu v ich preplnenej čerpacej miestnosti bez námahy.výsledok:Nulové poruchy čerpadla za posledných 18 mesiacov.

Ako funguje jednokotúčový spätný ventil

Mechanizmus je jednoduchý, ale vysoko účinný:

1. Dopredný prietok: Tlak média (voda/olej/plyn) vytlačí kotúč zo sedla. Záves sa mierne otáča, čo umožňuje plný prietok.
2. Reverzný tok: Keď tlak na vstupe klesne alebo sa obráti, spätný tok tlačí kotúč späť k sedlu.
3. Tesnenie: Disk sa okamžite uzavrie, čím vytvorí tesné tesnenie a úplne zastaví spätný tok -2.

Tri prísne výrobné testy

Naša továreň používa systém kontroly kvality, ktorý konkuruje medzinárodným štandardom. Každý ventil, ktorý vyrábame, musí pred opustením továrne prejsť tromi prísnymi „skúškami“:

1. Test prevencie spätného toku: Zabezpečujeme, že v momente, keď sa tok zastaví, kotúč dokonale sedí a zanechá 0% mieru úniku.
2. Vysokotlakový test škrupiny: Na testovanie odliatku používame vyšší tlak ako je skutočný pracovný tlak. To zaisťuje, že telo nebude praskať a potiť sa.
3. Simulácia celkového výkonu: Simulujeme skutočné podmienky potrubia, aby sme zaistili, že sa disk hladko otvára a tesne zatvára bez prilepenia.

Ventil Zhongguan získal licenciu na výrobu špeciálnych zariadení TS, ISO9001, ISO14001 a OHSAS18001 -1. Uvoľnia sa iba ventily, ktoré prejdú týmito tromi stupňami.

Flexibilita inštalácie

Vieme, že každé potrubie je iné. nášJednokotúčový spätný ventilprispôsobí sa vám.

• Horizontálne potrubie: Štandardná inštalácia.
• Vertikálne potrubia: Ventil funguje perfektne v aplikáciách s vertikálnym smerom nahor. Kotúč sa efektívne uzavrie gravitáciou alebo spätným tokom, keď sa čerpadlo zastaví -2.

Prispôsobenie a výhody dodávateľského reťazca

Ventil Zhongguanje integrácia severného dodávateľského reťazca ventilov (liatina) a južného dodávateľského reťazca priemyselných ventilov (liatina/nehrdzavejúca oceľ)-1 .

Ponúkame služby "šité na mieru":

• Špeciálne materiály: Potrebujete zaobchádzať s korozívnymi chemikáliami? Pre disk a telo môžeme prejsť na Stainless Steel 316.
• Predĺžený driek: Pre podzemnú inštaláciu.
• Aktuátor pripravený: Integrácia s polohovými koncovými spínačmi pre automatizované systémy (na vyžiadanie).

Náš záväzok:Zameriavame sa nielen na vlastnú výrobu škrtiacich klapiek, ale aj na integráciu celého dodávateľského reťazca ventilov, aby sme našim zákazníkom poskytli bohatšie produktové rady a premyslenejšie služby.

Často kladené otázky o jednokotúčových spätných ventiloch

Q1: Aký je hlavný rozdiel medzi jednokotúčovým spätným ventilom a dvojdiskovým spätným ventilom?
A1:nášJednokotúčový spätný ventil(typ Swing) vo všeobecnosti poskytuje tesnejšie tesnenie proti spätnému prúdeniu nízkeho tlaku a je odolnejší proti "buchnutiu" vo väčších veľkostiach (DN200+). Dizajn s jednou doskou ponúka väčšiu prietokovú plochu v porovnaní s niektorými pružinovými dvojitými doskami.

Q2: Môžem nainštalovať tento ventil vertikálne?
A2:Áno, odporúča sa pre vertikálne potrubia, kde je smer prúdeniazdola nahor. Je však dôležité skontrolovať šípku prietoku vyznačenú na tele ventilu. Pre vertikálne kvapky zhora nadol môže byť preferovaný typ s pružinou.

Q3: Ako si vyberiem správne hodnotenie tlaku?
A3:Ponúkame hodnotenia od PN10 do PN40. Naši technici zvyčajne odporúčajú zvoliť hodnotu rovnakú alebo vyššiu ako je maximálny tlak vášho potrubia. Pre vysokotlakovú paru alebo olej je minimálnou normou materiál WCB.

Q4: Je produkt prísne v súlade s medzinárodnými normami?
A4:áno. Aj keď je náš základný dizajn vynikajúci, môžeme vyrobiť našeJednokotúčový spätný ventilvyhovieťGB, ANSI, JIS, DIN alebo BSnormy založené na vašich požiadavkách na vŕtanie prírub-1 .

Odoslať dopyt

Ventil Zhongguan: Spoľahlivá kvalita, prispôsobené riešenia.

Máme dve výrobné základne (Tianjin & Wenzhou) s viac ako 19-ročnými skúsenosťami. Garantujeme rýchle dodanie a vysokú kvalitu produktov.
