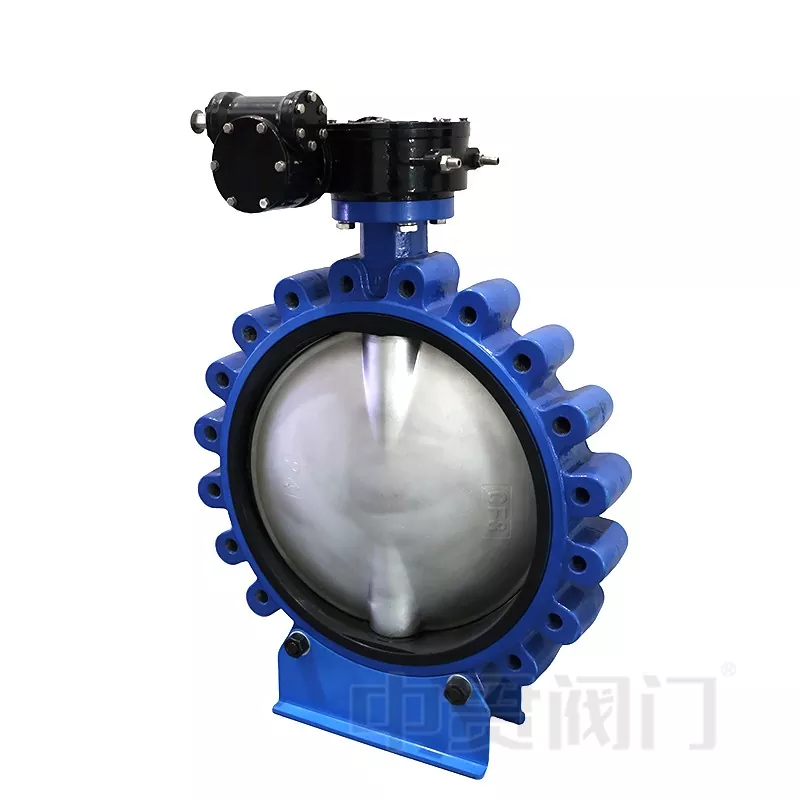

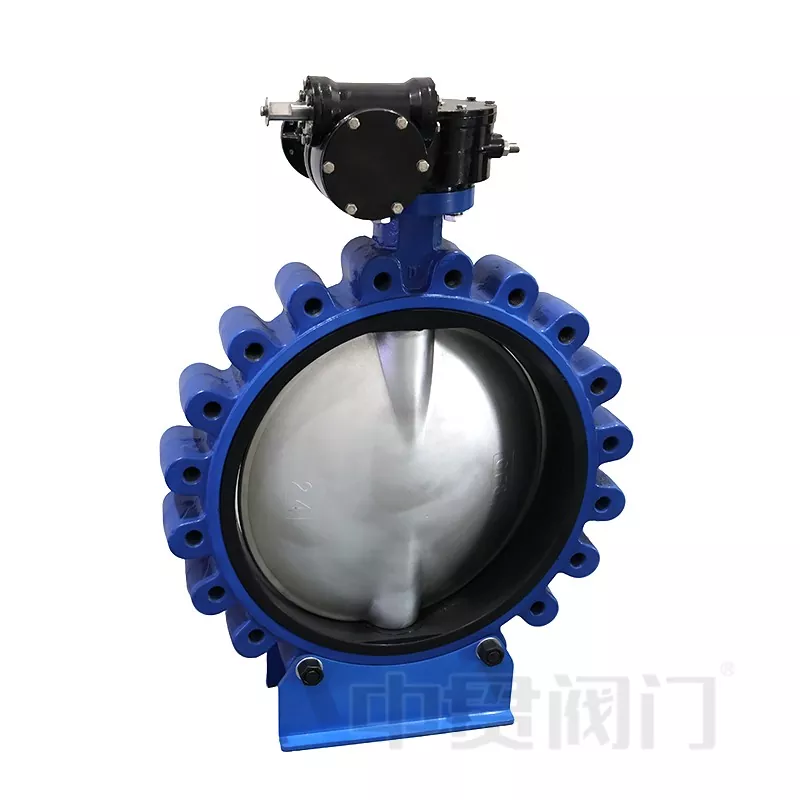

Motýľový ventil typu Zhongguanje určený pre potrubné systémy vyžadujúce flexibilnú inštaláciu, spoľahlivé uzatváranie a pohodlnú údržbu. Ako štruktúra škrtiaceho ventilu stredovej línie sa bežne vyberáúprava vody, cirkulácia HVAC, priemyselné potrubia a aplikácie, kde je potrebné ventil demontovať alebo opraviť bez ovplyvnenia celého usporiadania potrubia.
V porovnaní s plátkovými škrtiacimi ventilmi,dizajn pripojenia okapoužíva závitové otvory na tele ventilu, ktoré umožňujú nezávislú fixáciu príruby. Táto konštrukcia je vhodná najmä pre inštaláciu na konci linky, izolačné časti zariadenia a potrubia, kde môže byť potrebné počas údržby odstrániť jednu stranu pripojenia.
Teleso ventilu môže byť vyrobené ztvárnej liatiny, GGG50, nehrdzavejúca oceľ alebo uhlíková oceľ podľa tlakových požiadaviek, charakteristík média a koróznych podmienok. Konštrukcia očiek rozdeľuje namáhanie spojenia cez viacero upevňovacích bodov, čím zlepšuje stabilitu inštalácie v potrubiach vystavených vibráciám alebo častej prevádzke.
Disk má kompaktný kruhový dizajn a otáča sa približne o 90° medzi úplne otvorenou a úplne zatvorenou polohou. Disky z nehrdzavejúcej ocele alebo iné kompatibilné materiály je možné vybrať podľa média potrubia, aby sa zlepšila odolnosť proti korózii a prevádzkový výkon.
Vreteno ventilu prenáša prevádzkový moment medzi pohonom a kotúčom. Stredové usporiadanie hriadeľa znižuje štrukturálnu zložitosť a podporuje plynulú prevádzku s manuálnymi, pneumatickými alebo elektrickými spôsobmi ovládania.
EPDM, NBR, PTFEa iné tesniace materiály je možné zvoliť podľa média. EPDM sa bežne používa pre aplikácie na báze vody, NBR je vhodný pre podmienky súvisiace s olejom, zatiaľ čo PTFE sa považuje za silnejšie požiadavky na chemickú odolnosť.
V systémoch zásobovania vodou a odpadových vôd sa klapkové klapky bežne vyberajú kvôli ich kompaktnej štruktúre a jednoduchej údržbe. Konfigurácie sedadiel z EPDM sa často používajú v systémoch sladkej vody, odpadových vôd a všeobecnej cirkulácie vody, kde sú požiadavky na chemickú kompatibilitu mierne.
HVAC a priemyselné chladiace potrubia zvyčajne vyžadujú časté otváranie a zatváranie. Otočný dizajn o 90°, nízky prevádzkový krútiaci moment a kompaktná inštalačná dĺžka predurčujú klapkové klapky s výstupkami vhodné pre systémy riadenia cirkulácie s obmedzeným inštalačným priestorom.
Pre priemyselné potrubia obsahujúce korozívne alebo špeciálne médiá by sa konfigurácia ventilu mala zvoliť podľa chemickej kompatibility medzi materiálom sedla a médiom. Sedadlá na báze PTFE možno zvážiť pre silnejšie chemické prostredie, zatiaľ čo materiály NBR a FKM sa používajú na aplikácie súvisiace s olejom.
Námorné a energetické systémy často vyžadujú ventily s odolnosťou proti korózii a pohodlným prístupom na údržbu. Konštrukcia pripojenia oka umožňuje ľahšiu izoláciu a výmenu v potrubiach, kde je obmedzený priestor na údržbu.
Počas prevádzky sa kotúč otáča okolo osi drieku ventilu. Keď je ventil úplne otvorený, kotúč sa zarovná so smerom toku potrubia, čím sa znižuje odpor a médium môže prechádzať s minimálnou prekážkou.
Pri zatváraní sa kotúč otočí približne o 90° a tlačí na tesniace sedlo, aby zastavil prietok. V závislosti od konštrukcie ventilu a tesniaceho materiálu je možné dosiahnuť obojsmerný uzatvárací výkon.
Pri škrtiacich aplikáciách možno polohu kotúča nastaviť medzi otvorenou a zatvorenou polohou.
| Porovnanie | Motýľový ventil s výstupkom | Oblátkový motýľový ventil |
|---|---|---|
| Spôsob pripojenia | Otvory so závitom umožňujú nezávislé upevnenie príruby | Inštaluje sa medzi dve príruby pomocou priechodných skrutiek |
| Údržba | Vhodné pre systémy vyžadujúce jednoduchšie odstránenie ventilu alebo koncovú inštaláciu | Vhodnejšie pre štandardnú inštaláciu potrubia |
| Inštalačný priestor | Kompaktný dizajn so silnejšou flexibilitou pripojenia | Ľahký a bežne používaný tam, kde je obmedzený priestor |
| Typické aplikácie | Úprava vody, HVAC, priemyselné potrubia, systémy citlivé na údržbu | Všeobecné vodovodné a úžitkové potrubia |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.sa zameriava na výrobu ventilov už viac ako 19 rokov, pričom výrobné zdroje sa nachádzajú v Tianjin a Wenzhou, Zhejiang. Spoločnosť vyrábaklapkyvrátane doštičiek, očiek, U-profilov a prírubových typov s hlavnými výrobnými priemermi v rozsahu od DN40 do DN1600.
Výrobný proces zahŕňa montáž ventilu, tlakovú skúšku, inštaláciu sedla ventilu, inštaláciu manžety hriadeľa a označenie produktu. Zhongguan poskytuje povinnécertifikáty ISOpre vyrábané ventily a môže poskytnúťSedadlá ventilov s certifikáciou WRASv prípade potreby.
Životnosť škrtiacej klapky je ovplyvnená najmä prevádzkovými podmienkami vrátane charakteristík média, teploty, zmien tlaku, frekvencie prevádzky a kvality inštalácie. Výber kompatibilných tesniacich materiálov a udržiavanie správnych prevádzkových podmienok pomáha znižovať predčasné opotrebovanie tesniacich komponentov.
áno. Uzáverové klapky môžu byť ovládané ručnými rukoväťami, pohonmi, pneumatickými pohonmi alebo elektrickými pohonmi podľa požiadaviek na ovládanie potrubia. Výber pohonu by mal zodpovedať požiadavke krútiaceho momentu ventilu, prevádzkovej frekvencii a automatizačnému systému.
Požadované informácie zvyčajne zahŕňajú veľkosť ventilu, menovitý tlak, štandard pripojenia, médium potrubia, teplotný rozsah, požiadavky na materiál sedadla a požiadavky na pohon. Tieto detaily pomáhajú určiť vhodnú konfiguráciu ventilu a vyhnúť sa nesprávnemu výberu materiálu.
Prevencia úniku závisí od správneho výberu ventilu, vhodného tesniaceho materiálu, správnej inštalácie a pravidelnej kontroly. Zarovnanie potrubia, podmienky pripojenia príruby a cudzie častice okolo tesniaceho povrchu by sa mali počas inštalácie kontrolovať, aby sa zachoval tesniaci výkon.
