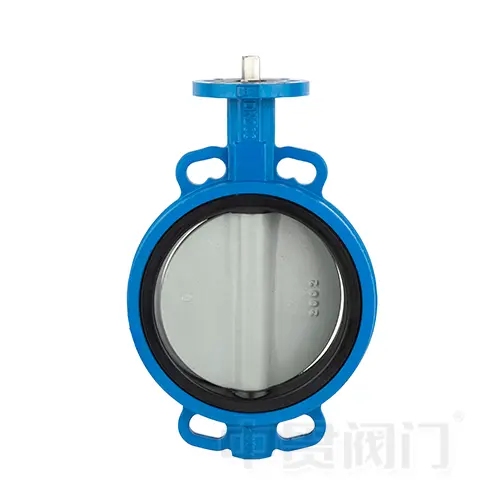

Koncentrický ventil

Koncentrické motýľové ventily majú približne 250um epoxidu potiahnuté a nízky krútiaci moment, majú tiež dobrú kvalitu. Koncentrický motýľový ventil môže byť vyrobený z rôznych materiálov, od tela po každú jednu časť, aby mohol v potrubí splniť rôzne priemyselné prostredie a médium. Napríklad, ak potrebujete silný antikorozívny sústredný motýľový ventil, môžete si vybrať sedadlo PTFE s diskom z nehrdzavejúcej ocele. Samozrejme, ak váháte s výberom materiálu, môžete nás kontaktovať, náš predajný a technický tím, nájde pre vás najlepšie riešenie podľa vášho stredného a temp.

Konštrukčné funkcie

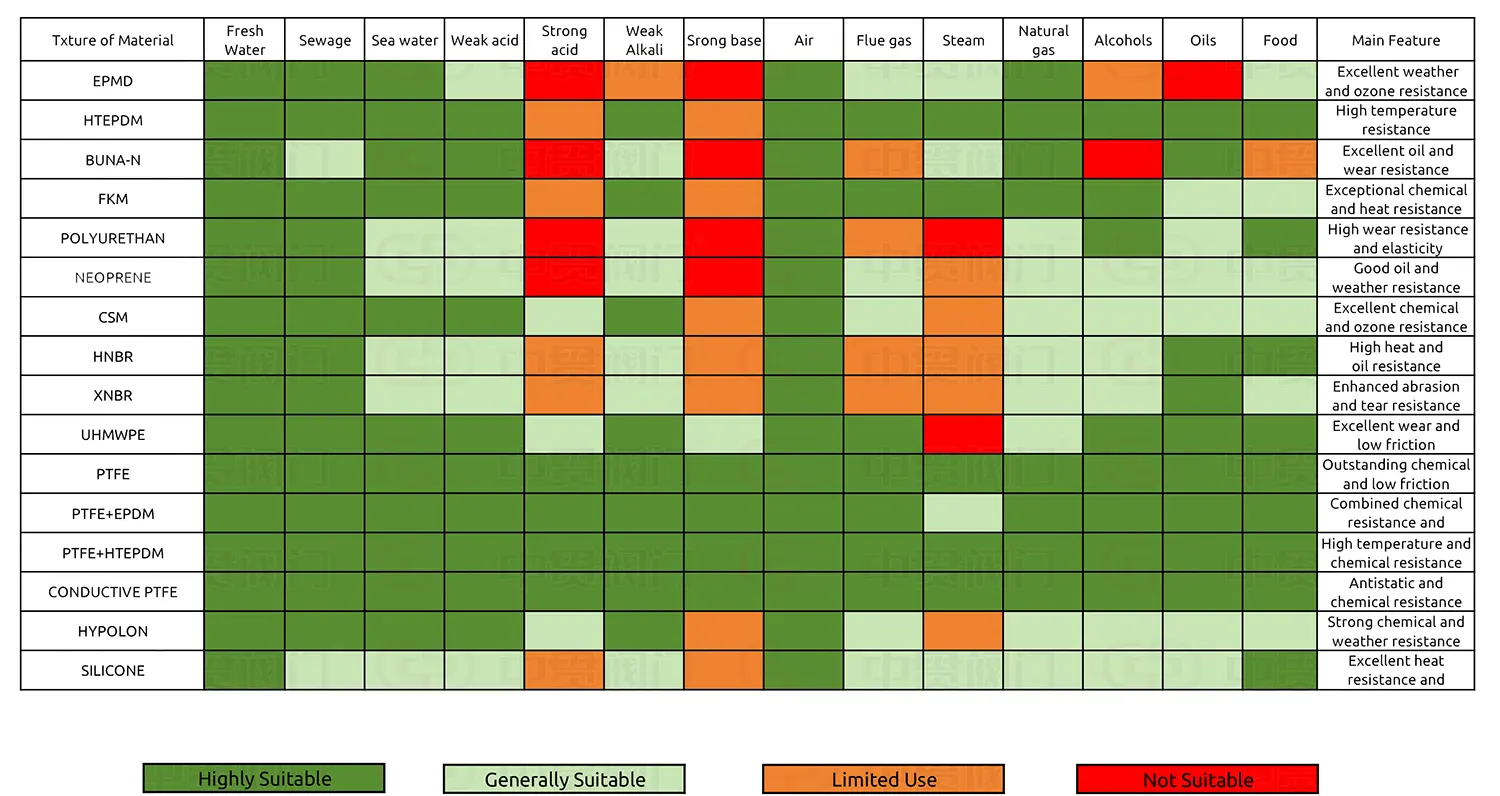

Disk v sústrednom ventile motýľov je typicky skonštruovaný z zliatin odolných voči korózii, ako je nehrdzavejúca oceľ alebo vysokopevnostné ťažisko, dodáva vynikajúcu trvanlivosť a štrukturálnu integritu. Tesnené rozhranie používa odolné polymérne materiály, ako sú inžinierske elastoméry alebo syntetické gumové zlúčeniny, ktoré udržiavajú schopnosti na regeneráciu deformácie a konzistentný tesniaci výkon počas predĺžených servisných cyklov. Najdôležitejšie časti je tiež materiál na sedenie, pozrite si nižšie uvedenú referenciu nižšie uvedenú žiadosť o sedadlo, ak máte viac otázok, kontaktujte nás.

Výhody

Kompaktný konštrukčný dizajn

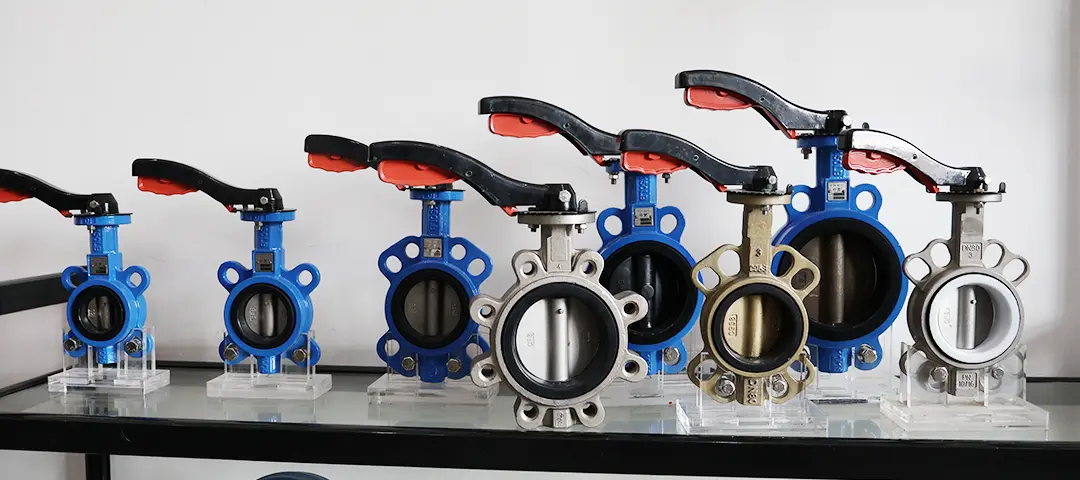

Koncentrický ventil motýľa špeciálne v type oblátkových alebo typu oka je veľmi použiteľný na potrubné systémy obmedzené priestorom.

Prevádzka s nízkym obsahom

Patentovaná sférická disk geometria kombinovaná s elastomérnym sedadlom znižuje prevádzkový krútiaci moment a kompatibilný s rôznymi ovládačmi.

Kompatibilita

K dispozícii v CF8M/316L/Ductile železo s tlakovými hodnoteniami PN10-PN16, vhodné pre vodu, korozívne médium.

Efektívnosť nákladov na životný cyklus

Modulárna konštrukcia znižuje trvanie údržby o 60% a náklady na výmenu dielov o 50%, čo dosahuje MTBF ≥ 50 000 cyklov.

Inštalačné opatrenia pre sústredné ventily motýľov

Počas inštalácie sústredných motýľov by sa mali pozorovať nasledujúce preventívne opatrenia:

(1) Pred inštaláciou vyčistite potrubie, interiér ventilu, tesniace povrchy a všetky exponované časti prevodovky, aby ste odstránili nečistoty a piesok, čím sa zabezpečte poškodenie tesniacich povrchov.

(2) Skontrolujte, či sú všetky skrutky rovnomerne utiahnuté.

(3) Zabezpečiť, aby smer toku v médiu zodpovedal smeru šípky tela ventilu. Ventil Butterfly v strede má obojsmerné tesnenie.

(4) Počas inštalácie vyberte príslušný elektrický ovládač. Spojenie medzi ovládačom a ventilom by malo byť pevné a spoľahlivé.

(5) Po inštalácii ovládača sa uistite, že sa ventil otvára a zatvára hladko.

(6) Pravidelne namáhajte časti ovládača a ventilu, ktoré je možné mazať, zvyčajne raz mesačne.

(7) Pokiaľ ide o ovládače v zlých podmienkach prostredia, mali by sa nainštalovať ďalšie ochranné zariadenia.

(8) Zdvíhací popruh by sa nemal zviazať s ovládačom alebo stonkou ventilu; Mal by byť umiestnený okolo tela ventilu.
