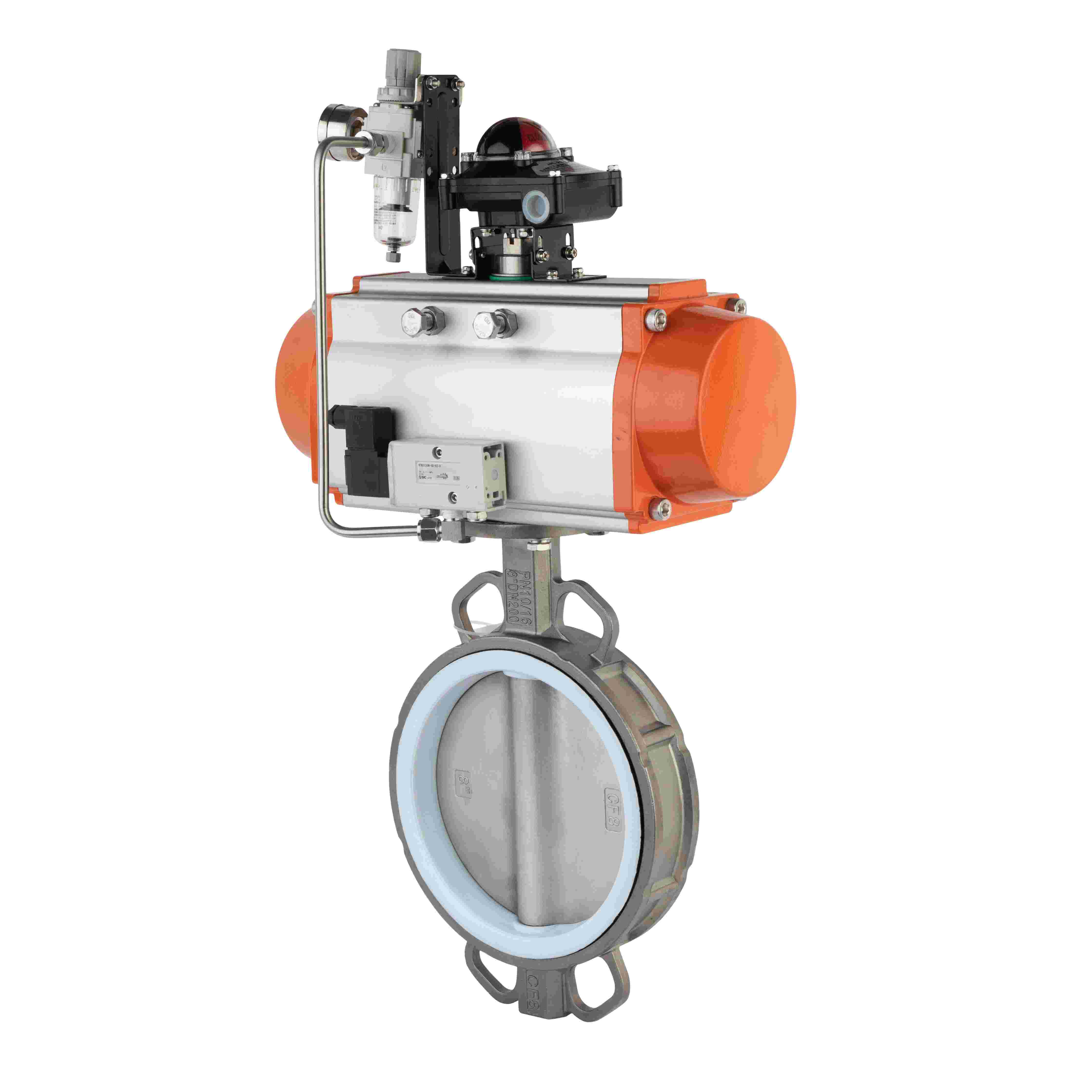

Spojenie typu plátku je spôsob upevnenia ventilov (najmäklapky,spätné ventily, atď.) medzi prírubami rúr pomocou dlhých skrutiek. Jeho definujúcou charakteristikou je: ventil nemá vlastné integrálne príruby; namiesto toho dlhé skrutky prechádzajú cez príruby dvoch rúrok, aby zaistili ventil v strede.
Ventil: Teleso ventilu nemá žiadne otvory pre skrutky príruby, iba hladkú dosadaciu plochu. Bežné príklady: plátkové škrtiace ventily, plátkové spätné ventily.
Skrutky: Typicky závrtné skrutky alebo priechodné skrutky, dostatočne dlhé na to, aby prešli otvormi pre skrutky oboch prírub potrubia.
Príruby potrubia: Konce potrubia musia byť vybavené štandardnými prírubami.
Matice: Používajú sa na uťahovanie.
Umiestnite doštičkový ventil medzi príruby dvoch rúrok.
Vložte dlhé skrutky cez otvory pre skrutky jednej príruby potrubia → cez kalibračné otvory v tele doštičky ventilu → cez otvory pre skrutky v prírube spätného potrubia.
Upevnite matice na oboch koncoch. Keď sú matice utiahnuté, obe príruby potrubia sa stiahnu k sebe.
Táto zvieracia sila utesňuje ventil medzi prírubami, pričom tesnenia (alebo zabudované pružné tesnenie ventilu) tvoria tesniace rozhranie.
| Funkcia |
Oblátkový typ |
Prírubové (tradičné) |
| Skrutky |
Dlhé skrutky; rovnaký počet ako otvory príruby |
Dve sady skrutiek/matíc (jedna na prírubu) |
| Konštrukcia ventilov |
Ľahký, tenký, kompaktný |
Ťažké, dlhé, s integrovanými prírubami |
| Inštalácia/Demontáž |
Na odstránenie ventilu je potrebné odpojiť obe strany |
Ventil je možné odstrániť odskrutkovaním jednej príruby |
| náklady |
Nižšie náklady na ventily; potrubné príruby stále potrebné |
Vyššie náklady na ventil + prírubu |
| Hmotnosť |
Svetlo; ideálne pre veľké priemery |
Ťažký |
| Únikové cesty |
Menej (dve tesniace plochy: ventil na prírubu na každej strane) |
Viac (štyri plochy: dve tesnenia príruby plus dve príruby k ventilu) |
