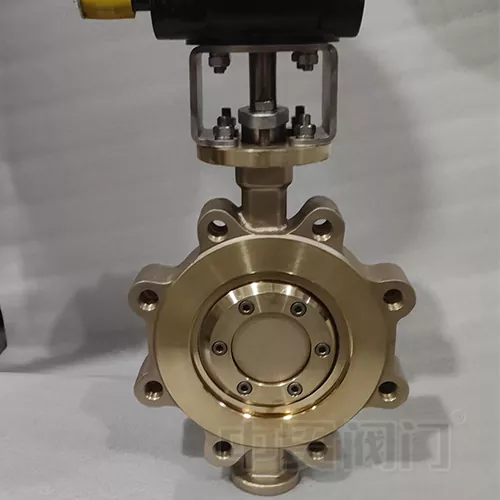

C95800 Morský motýľový ventil s trojitým posunutým výstupkom

Odolný morský motýľový ventil C95800 s trojitým posunutým výstupkom je vysoko výkonný ventil určený pre námorné a pobrežné polia, odliaty zo zliatiny C95800, s vynikajúcou odolnosťou proti korózii a opotrebeniu, vhodný najmä do drsných morských prostredí. Materiál zliatiny C95800 obsahuje vysoký podiel medi, ktorá dokáže účinne odolávať erózii morskej vody, soľnej hmle a iným korozívnym médiám, čím zabezpečuje dlhodobú spoľahlivú prevádzku ventilu v morskom prostredí

Funkcia dizajnu

Prvá excentricita: Odsadenie hriadeľa ventilu vzhľadom na stredovú líniu tesniacej plochy, čím sa zabezpečí, že tesniaca plocha je v kontakte iba v poslednej fáze procesu zatvárania, čím sa znižuje trenie.
Druhá excentricita: odsadenie hriadeľa ventilu vzhľadom na stredovú líniu potrubia v kombinácii so skosenou konštrukciou sedla ventilu vytvára „klinovitý“ kontakt medzi kotúčom ventilu a sedlom ventilu, aby sa zabezpečilo rovnomerné utesnenie.
Tretia excentricita: dizajn skoseného uhla sedla ventilu spôsobuje, že kotúč ventilu a sedlo ventilu sa počas procesu otvárania a zatvárania takmer nedotýkajú, čím sa znižuje opotrebovanie a predlžuje sa životnosť.

Vďaka dizajnu s trojitým posunom má morský motýľový ventil C95800 s trojitým posunom nízky prevádzkový krútiaci moment a je vhodný pre kompaktné pohony, čím sa znižuje spotreba energie pohonu. Okrem toho konštrukcia kovového tesnenia umožňuje jeho samokompenzáciu, schopnosť prispôsobiť sa teplotným zmenám a opotrebovaniu tesnenia, čím sa predlžuje životnosť ventilu

Typické scenáre aplikácie:

1. Lode a pobrežné plošiny: systémy balastovej vody, otvory pre nákladné nádrže na surovú ropu, chladiace potrubia morskej vody;

2. Binhai Energy: koncový výstup kryogénneho čerpadla na skvapalnený zemný plyn (LNG), ventil morskej vody prílivovej elektrárne;

3. Špeciálny priemysel: kryštalizačná jednotka chemického závodu na odparovanie koncentrovanej soľanky, predúprava ostrovnej odsoľovacej stanice pomocou vysokotlakovej reverznej osmózy
