Čo je pripojenie typu Lug?

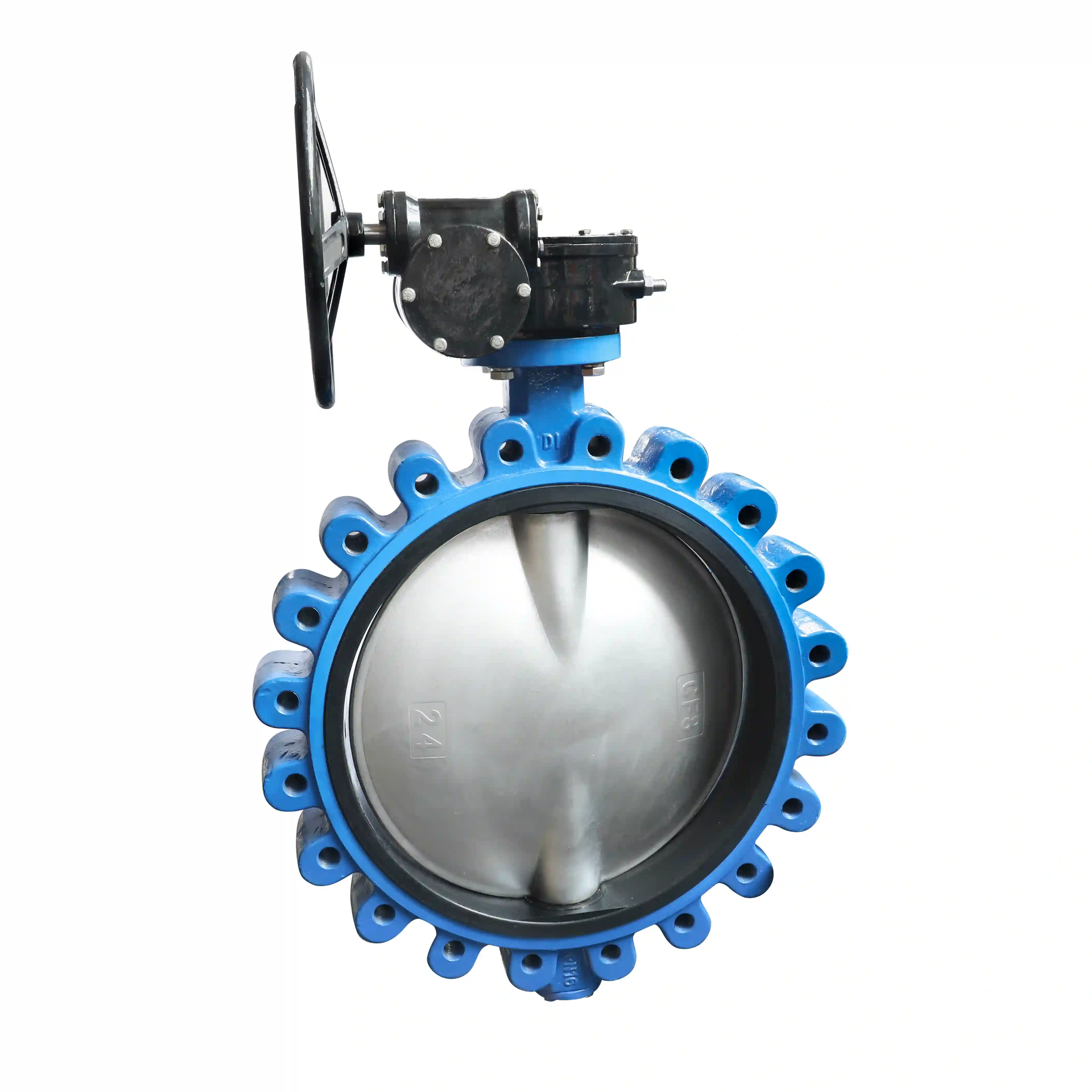

"Pripojenie ušného typu" zvyčajne označuje spôsob inštalácie škrtiaceho ventilu v tvare oka medzi príruby potrubia. Tento spôsob pripojenia je veľmi bežný v priemyselných potrubných systémoch. Svoj názov dostal podľa telesa ventilu, ktoré má "očko" s otvormi pre skrutky.

Aby sme lepšie porozumeli tomuto spôsobu pripojenia, môžeme ho porovnať s iným bežným typom: oblátkovým pripojením.

Kľúčové vlastnosti a kroky inštalácie

Nezávislé spojenie, bez rušenia: Najpozoruhodnejšou vlastnosťou spojenia s okom je, že rúrky na každej strane sú nezávisle pripevnené k ventilu pomocou skrutiek. To znamená, že príruba na ľavej strane je priskrutkovaná k ľavým výstupkom ventilu a pravá strana je podobne priskrutkovaná k pravým výstupkom. To umožňuje, aby bola každá strana potrubia nezávisle odstránená bez ovplyvnenia tesnenia na opačnej strane.

Spôsob inštalácie:

Umiestniteklapkový ventil v tvare okamedzi dve príruby potrubia a zarovnajte otvory pre skrutky.

Pomocou skrutiek bezpečne pripevnite prírubu na každej strane k otvorom so závitom alebo priechodným otvorom na príslušných výstupkoch ventilu.

Kľúčový bod: Na rozdiel od spojov typu doštičky nemusia skrutky úplne prechádzať celým ventilom z jednej strany na druhú. Preto sú skrutky kratšie, čo uľahčuje inštaláciu a údržbu.

Prečo je tento spôsob pripojenia potrebný?

Tento dizajn ponúka niekoľko výrazných výhod:

Uľahčuje "slepú" službu: Keď je potrebné ventil nainštalovať na koniec potrubia (napr. ako vypúšťací ventil na konci potrubia), je príruba len na jednej strane. Ventil v tvare očka môže byť priamo priskrutkovaný k tejto jedinej prírube - niečo, čo ventil v štýle plátku nedokáže.

Vylepšená stabilita systému: V porovnaní s doštičkovými ventilmi, ktoré sa spoliehajú na dlhé skrutky, ktoré ich upínajú medzi príruby, nezávislé upevnenie ventilov v tvare očiek poskytuje silnejšiu podporu. V aplikáciách, kde sú potrubia vystavené vibráciám alebo kolísaniu tlaku, ponúka tento spôsob pripojenia vyššiu stabilitu a spoľahlivosť.

Jednoduchšia údržba: Pretože sú dve strany potrubia nezávisle spojené, v prípade potreby servisu alebo výmeny ventilu je potrebné demontovať iba tú stranu, na ktorej je potrebné pracovať. Nie je potrebné odpájať obe strany potrubia súčasne, čo výrazne znižuje prestoje.
