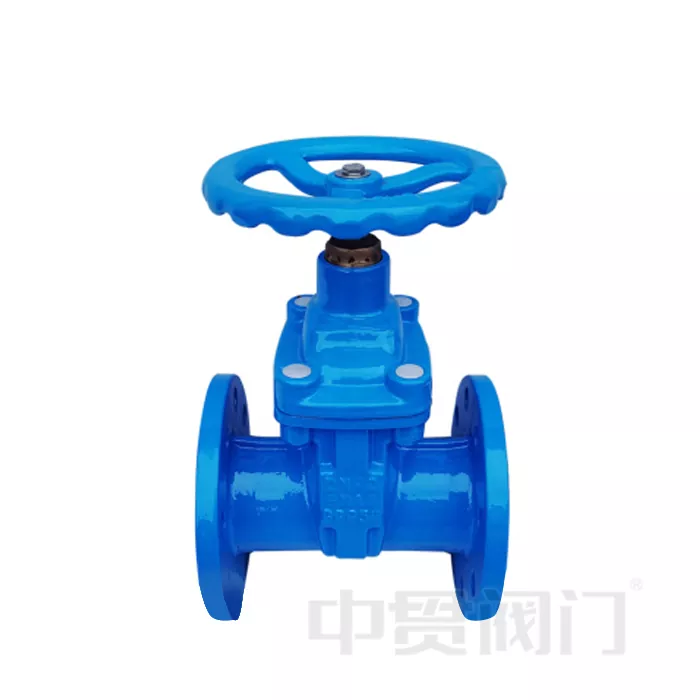

Odolný sedlový uzatvárací ventil s dizajnom nezdvíhajúceho sa drieku

Konštrukcia skrytého drieku: Matica drieku ventilu je pripojená k doske posúvača a keď je ventil otvorený a zatvorený, driek ventilu sa otáča iba bez zdvíhania (poháňaný ručným kolesom alebo prevodovkou), čo šetrí inštalačný priestor a je vhodné pre podzemné alebo úzke prostredie.

Elastické mäkké tesnenie: Doska hradla je pokrytá elastickými materiálmi, ako je guma alebo polyuretán (proces integrálneho zapuzdrenia), ktoré tesne priliehajú k sedlu ventilu, s dobrým tesniacim výkonom a môžu kompenzovať mierne opotrebovanie.

Materiál telesa ventilu: zvyčajne liatina (HT200, QT400), tvárna liatina alebo nehrdzavejúca oceľ a vnútorná dutina je potiahnutá epoxidovou živicou na ochranu proti korózii.

Konštrukcia bez odvádzacích otvorov: Niektoré modely bránových platní sú pevné konštrukcie, vhodné pre úplne otvorené/úplne uzavreté pracovné podmienky a nie sú vhodné na reguláciu prietoku.

Vyššie uvedené štyri položky sú základnou štruktúrou odolného sedlového ventilu bez stúpajúceho drieku

Aplikácia

Mestský vodovod: hlavná potrubná sieť, sekundárny vodovod.

Protipožiarny systém: mokré/suché protipožiarne potrubie.

Stavebné potrubia: Stavebný vodovod a kanalizácia, cirkulačná voda HVAC.

Priemyselná oblasť: čistenie odpadových vôd, chemické médiá (tesniaci materiál je potrebné zvoliť podľa média)

Aké sú základné vlastnosti odolného sedlového ventilu s dizajnom nezdvíhajúceho sa drieku?

Obojsmerné tesnenie: Môže účinne utesniť pod tlakom dopredu aj dozadu, bez toho, aby bolo obmedzené smerom prúdenia média.

Nízky odpor prietoku: Pri úplnom otvorení je kanál priamy, s nízkym odporom tekutiny, vhodný pre situácie s vysokým prietokom.

Odolné voči korózii a trvanlivé: Telo ventilu je často potiahnuté epoxidovou živicou a gumové tesnenie je odolné voči korózii a má dlhú životnosť.

Jednoduchá údržba: Tesniaci krúžok je možné vymeniť a niektoré návrhy podporujú online údržbu bez demontáže ventilu.

Použiteľné médiá: nekorozívne médiá ako voda, odpadové vody, vzduch atď. (teplota všeobecne ≤ 80 ℃).

Prispôsobenie a certifikácia OEM/ODM

Plná podpora prispôsobenia

Možnosti položky prispôsobenia

Farba karosérie RAL k dispozícii v sérii farieb (Štandard: Modrá RAL 5005)

Hrúbka náteru Epoxidový práškový náter, nastaviteľná 250-400 mikrónov

Branding Logo Cast na tele / Laserové označenie / Štítok z nehrdzavejúcej ocele

Prevádzkový režim Ručné koleso / Prevodovka / Elektrický pohon / Pneumatický pohon

Príruba Standard GB / ANSI / BS / DIN / JIS voliteľná

Balenie Neutrálne exportné balenie / balenie podľa značky zákazníka

Certifikáty a normy: ISO 9001:2015 Systém manažérstva kvality. Vyhovuje GB/T 24924, AWWA C509, EN 1171. Správa o výrobnom teste s pečiatkou CNAS je k dispozícii pre každú dávku. Na požiadanie môže poskytnúť osvedčenie o pôvode, formulár E, CIQ.

Sila továrne a výroby

Aj keď letné teploty prekročia 38 °C (100 °F), naši pracovníci v prvej línii zostávajú v službe a pracujú nadčas, aby zabezpečili včasnú výrobu a dodávku škrtiacich klapiek, posúvačov, guľových ventilov a iných kľúčových produktov pre domácich aj zahraničných zákazníkov. Nedávno sme dokončili výrobu viacerých zahraničných objednávok, pozostávajúcich predovšetkým z škrtiacich klapiek a posúvačov, ktoré boli hladko zabalené a odoslané do krajín zákazníkov.

Informácie o výstave

Zúčastníme sa ASIAWATER 2026 v Kuala Lumpur, Malajzia (apríl 2026). Vitajte na návšteve nášho stánku.

Podrobnosti o popredajnom servise a preprave

Každý ventil prechádza prísnou tlakovou skúškou a kontrolou materiálu pred opustením továrne. Na základe zmluvných podmienok je k dispozícii záruka 12-18 mesiacov.

Dodacia lehota vzorky: 7 dní pre štandardné veľkosti (DN50-DN300). Dodacia lehota hromadnej objednávky: 30 dní pre objednávku kontajnera.

Balenie na export: Štandardné drevené puzdro / paletové balenie s certifikáciou fumigácie. Čelá príruby sú chránené plastovými krytkami. Podpora náhradných dielov: Gumové sedlové krúžky, O-krúžky a závitové matice dostupné na 5 rokov.

Priemyselné aplikácie

Z našich skutočných projektových skúseností:

Závod na galvanické pokovovanie v Zhejiang: Nahradený guľovými ventilmi Zhongguan z PVC, vyriešil dlhodobý problém s koróziou, ušetril takmer 200 000 RMB na ročných nákladoch na údržbu.

Čistiareň odpadových vôd v Shandong: Po vyhodnotení na mieste naším technickým tímom boli nahradené pôvodné ventily z nehrdzavejúcej ocele ventilmi Zhongguan, životnosť sa predĺžila zo 6 mesiacov na viac ako 5 rokov.

Veľký farmaceutický podnik v Jiangsu: Po prechode na ventilové riešenia Zhongguan v rámci celej linky sa frekvencia údržby výrazne znížila, čistota produktu sa zvýšila o 0,3 %.

Zázemie našej továrne

Spoločnosť Zhejiang Zhongguan Valve Manufacture Co., Ltd. bola založená v roku 2019 s tímom s viac ako 19-ročnými skúsenosťami v priemysle ventilov. Nachádza sa v Oubei, Yongjia, Wenzhou, Zhejiang (rodné mesto čerpadiel a ventilov). Máme dve výrobné základne v Tianjin a Wenzhou.

Hlavné produkty: Klapkové ventily, posúvače, guľové ventily, spätné ventily, sitá, regulačné ventily. Rozsah veľkostí: DN40 až DN1600 (väčšie veľkosti na požiadanie).

Integrácia dodávateľského reťazca: Severná základňa sa zameriava na liatinové materiály. Južná základňa sa zameriava na oceľové liate materiály. Integrujeme dodávateľský reťazec vodných ventilov (sever) a dodávateľský reťazec priemyselných ventilov (juh), aby sme zákazníkom poskytli bohatší výber produktov.
