Význam výkresov ventilov pre obstarávanie ventilov

1. Zabezpečte presné prispôsobenie rozmerov a rozhraní (najdôležitejší aspekt)

Toto je najpriamejšia a najdôležitejšia funkcia výkresov. Ventily musia byť inštalované v potrubnom systéme a ich rozmery a rozhrania musia byť úplne kompatibilné s existujúcim potrubím.

Spôsob pripojenia: Na výkresoch bude jasne uvedené, či ide o prírubové spojenie, spojenie zváraním na tupo, závitové spojenie alebo spojenie svorkou.

Konštrukčná dĺžka: Na výkresoch bude presne vyznačená vzdialenosť medzi čelnými plochami ventilov, čím sa zabezpečí ich montáž do vyhradeného priestoru potrubia.

Normy a špecifikácie príruby: Ak ide o prírubové spojenie, na výkrese bude uvedená norma príruby (ako je národná norma GB, americká norma ANSI, nemecká norma DIN, japonská norma JIS), tlaková trieda (ako PN16, Class150), typ tesniacej plochy (ako je RF zvýšená plocha, FF plochá plocha), stredová vzdialenosť otvoru pre skrutku a priemer otvoru atď. Akákoľvek nezhoda v akomkoľvek detaile zabráni inštalácii.

Rozmery otvoru: Jasne uveďte menovitý priemer (DN) alebo menovitý priemer potrubia (NPS) ventilu.

Ak nie sú k dispozícii žiadne nákresy: Zakúpené ventily nemusia lícovať s prírubami potrubia, otvory pre skrutky sa nemusia zhodovať alebo dĺžka ventilu môže byť príliš dlhá/krátka, čo má za následok nemožnosť inštalácie. To si vyžaduje opätovné zakúpenie alebo úpravu potrubia, čo spôsobuje obrovské plytvanie ľudskou silou, materiálnymi zdrojmi a časom.

2. Jasne definujte úroveň tlaku a požiadavky na materiál

Ventil musí fungovať bezpečne pri špecifických podmienkach tlaku a média.

Hodnotenie tlaku: Na výkresoch bude uvedený konštrukčný tlak,pracovný tlaka zodpovedajúcu tlakovú triedu (ako napríklad PN40, Class300) ventilu. To priamo ovplyvňuje hrúbku plášťa, tesniaci výkon a bezpečnostný faktor ventilu. Je mimoriadne nebezpečné kupovať ventily s nízkym tlakom pre vysokotlakové aplikácie.

Materiál telesa ventilu: Na výkresoch bude špecifikované teleso ventilu, kryt ventilu, kotúč ventilu, driek ventilu, materiál tesnenia atď. (ako uhlíková oceľ WCB, CF8M (nehrdzavejúca oceľ 316), duplexná oceľ, zliatina Monel atď.). Nesprávny výber materiálu môže spôsobiť rýchle poškodenie ventilu v korozívnych médiách, čo môže viesť k netesnostiam alebo nehodám.

3. Určite typ a prevádzkový režim ventilu

Výkresy jasne definujú typ ventilu a spôsob jeho ovládania.

Typ ventilu: Ide o posúvač, guľový ventil, guľový ventil, škrtiaci ventil alebo spätný ventil? Výkres jasne ukazuje jeho jedinečný štrukturálny pohľad v reze, čo uľahčuje pochopenie.

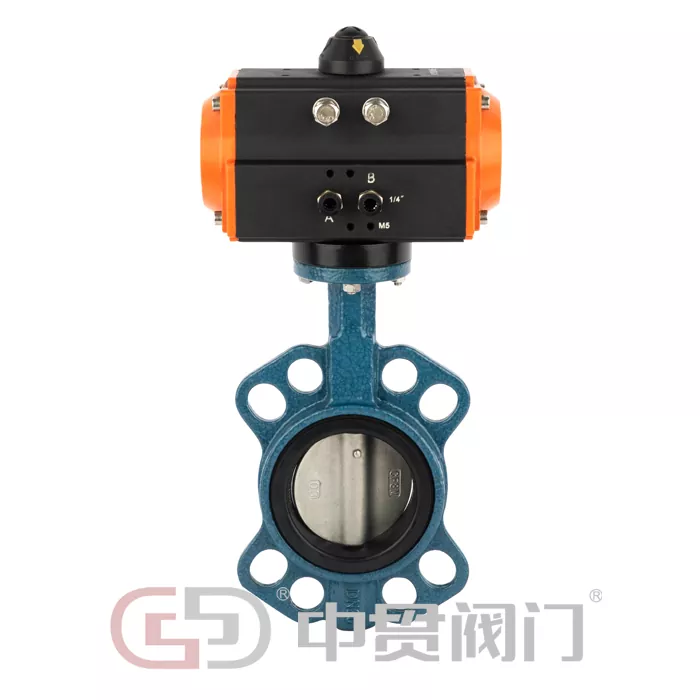

Spôsob prevádzky: Je to ovládanie ručným kolesom, ovládanie prevodovky, elektrický pohon, pneumatický pohon alebo hydraulický pohon? Na výkrese budú uvedené rozmery rozhrania a požiadavky na model pohonného zariadenia (pre pohonný ventil).

4. Potvrďte vnútornú štruktúru a štandardy

Konštrukčné detaily: Výkresy (najmä pohľady v reze) znázorňujú tvar prietokových kanálov, dizajn sediel ventilov a tesnení, ktoré priamo ovplyvňujú prietokové charakteristiky (hodnota Cv), stratu odporu a tesniaci účinok ventilu.

Výrobné a kontrolné normy: Na výkresoch sú zvyčajne uvedené normy, podľa ktorých sú ventily navrhnuté, vyrobené a kontrolované (ako napr.API 600, API 6D, GB/T 12234 atď.). Tieto normy sú základom pre zabezpečenie kvality a výkonu ventilov.

5. Ako základ pre prijatie a riešenie sporov

Kritériá prijatia: Oddelenie kontroly kvality nákupného oddelenia musí overiť a akceptovať zakúpené ventily na základe všetkých parametrov špecifikovaných na výkresoch, čím sa zabezpečí, že fyzické položky sú úplne v súlade s požiadavkami na dizajn.

Má právne účinky: Výkresy sú súčasťou technickej prílohy zmluvy. Ak tovar poskytnutý dodávateľom nezodpovedá výkresom,kresbybude najsilnejším dôkazom pre uplatnenie nároku na odškodnenie a riešenie sporov.

Zhrnutie a odporúčania

Výkresy ventilov slúžia ako „technický jazyk“ a „jednotná norma“, ktorá spája procesy návrhu, obstarávania, inštalácie a akceptácie.

Rady pre personál nákupu:

Je potrebné vyžiadať si výkresy: Pred dopytovaním dodávateľa a objednávkou si od konštrukčného oddelenia alebo klienta zaobstarajte najnovšie a jasné výkresy ventilov (zvyčajne vo formáte PDF alebo v papierovej forme).

Dôkladné overenie: Skontrolujte kľúčové informácie na výkresoch (ako je model, priemer, menovitý tlak, materiál, norma pripojenia) s objednávkou a technickou zmluvou.

Odovzdajte dodávateľom: Poskytnite kompletné výkresy potenciálnym dodávateľom a požiadajte ich, aby poskytli písomné potvrdenie, že plne rozumejú a môžu vyrábať podľa výkresov.

Vykonajte akceptačnú kontrolu podľa výkresov: Po príchode tovaru je potrebné spolupracovať s oddelením kontroly kvality a vykonať prísnu akceptačnú kontrolu na základe výkresov.

Ignorovanie významu výkresov ventilov a nákupy len na základe slovného popisu alebo jednoduchého modelu môžu ľahko viesť ku katastrofálnym následkom. Konečné náklady sú oveľa vyššie ako investícia vynaložená na starostlivé overenie výkresov pred nákupom.
