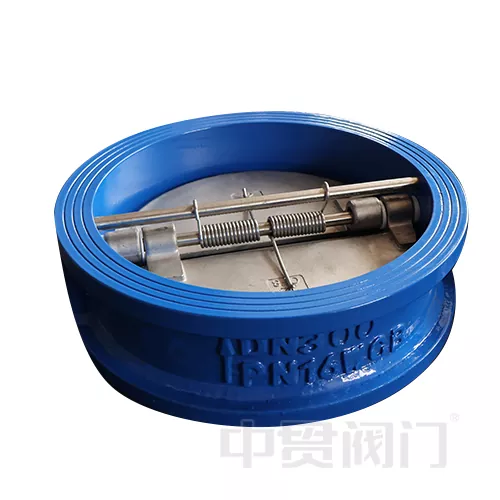

Liatinová doštička Skontrolujte duálny doskový ventil

Ventil s dvojitou doskou doštičiek so železnou doštičkou sa dobre darilo v výstupoch čerpadla vo výškových budovách, okresných vykurovacích sieťach a systémoch spracovania a čistenia potravín, ako je napríklad model DN200, ktorý úspešne potláčal vibrácie tela čerpadla spôsobené spätným tokom chladenej vody v klimatizačnom systéme komerčného komplexu. Vďaka jeho nízkemu odporu prietoku (hodnota CV 0,6 ~ 1,2) a charakteristikami bez údržby z neho robia preferované zariadenie pre nákladovú efektívnosť a spoľahlivosť v scenároch s nízkym tlakom.

Konštrukčné a konštrukčné prvky

Ventil s dvojitou doskou z liatinovej doštičky má dve symetrické okrúhle ventilové dosky (materiál: ťažné železo) sú spojené pružinovými pántami a hrúbka je 1/10 ~ 1/11 priemeru, bola to prvá vlastnosť, dvojito pružinový pomocný disk.

Telo liatiny (ASTM A48 triedy 35B) je o 40% ľahšia a 60% kratšia ako prírubové kontrolné ventily, vďaka čomu je vhodné na inštaláciu v uzavretých priestoroch. A upínacie rozhranie je v súlade s EN 1092-2 a podporuje tlakové triedy PN10-PN16. Tak ho môžeme uzavrieť ako kompaktné telo.

Posledným je otváranie a zatváranie momentu s nízkym krútiacim momentom. Predpätie pružiny, optimalizované pružinové predpätie, tlak na otváranie diskov <0,05 baru, doba odozvy <0,5 sekundy a koeficient odporu prietoku (hodnota KV) je 0,6 ~ 1,2, čo je vhodné pre protibežný tok a systém nízkej hlavy na výstupe z čerpadla ..

Výhody výkonnosti a uplatniteľnosť

1. Rovnováha medzi ekonomikou a trvanlivosťou:

Náklady na liatinový materiál sú 1/3 z týchto ventilov bez orechov a môžu odolávať slabo korozívnym kvapalinám (ako je chladiaca voda a domáca odpadová voda) pH 6 ~ 9 prostredníctvom ochrany povlaku;

Životnosť konštrukcie je ≥ 10 rokov a údržba vyžaduje iba pravidelné čistenie dosky ventilu.

2. Nízke riziko vodného kladiva:

Dvojitá doska na doštičku s dvojitým ventilom Dual Pattecheck je uzavretá v štádiách, aby sa znížil náraz potrubia spôsobený náhlou zmenou prietokovej rýchlosti a maximálna hodnota nameraného tlaku vodného kladiva sa zníži o 50%~ 70%;

3. Široká kompatibilita:

Použiteľný teplotný rozsah -20 ° C ~ 120 ° C, podporná voda, olej a chemikálie s nízkou koncentráciou (ako je roztok etylénglykolu);

Can be installed vertically or horizontally for cast iron, PVC or carbon steel pipes (gasket required).
