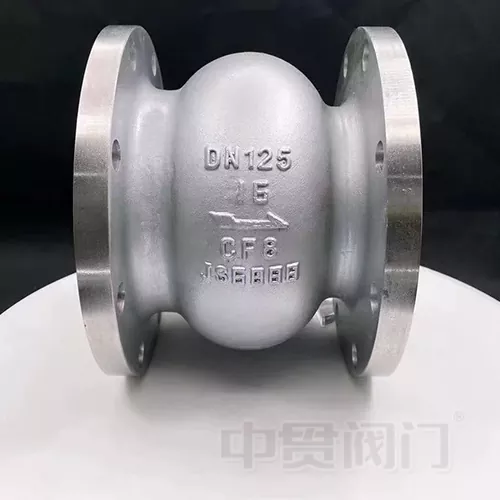

Spätný ventil typu zdvihu

Spätný ventil typu Lift je automatický ventil, ktorého hlavnou funkciou je umožniť jednosmerný prietok média a zabrániť spätnému toku. Je široko používaný v rôznych priemyselných a komunálnych potrubných systémoch a je kľúčovým komponentom na zabezpečenie stability tlaku v systéme a bezpečnosti zariadení.Ventil Zhongguan, výrobca špecializujúci sa na ventily už 19 rokov, vyrába zdvihové spätné ventily, ktoré prísne dodržiavajú medzinárodné normy. Spoločnosť využíva výhody svojho dodávateľského reťazca v celej Číne a vyberá vysokokvalitné materiály vhodné pre rôzne prevádzkové podmienky, pričom vyvažuje štrukturálnu racionalitu a jednoduché použitie. K dispozícii sú prispôsobené špecifikácie, ktoré spĺňajú špecifické potreby zákazníkov.

Naše spätné ventily zdvihu využívajú zvisle sa pohybujúcu štruktúru kotúča ventilu, čím sa eliminuje nadbytočný dizajn a optimalizuje sa usporiadanie dráhy toku. V porovnaní s tradičnými spätnými ventilmi ponúkajú presnejšiu odozvu otvárania a zatvárania, stabilnejší tesniaci výkon a nižšiu stratu prietokového odporu. Sú vhodné pre rôzne médiá vrátane vody, pary, oleja a korozívnych kvapalín, vďaka čomu sú jedným z cenovo najefektívnejších spätných ventilov na trhu.

Princíp fungovania produktu

Spätný ventil typu Zhongguan Valve Lift funguje na základe synergického účinku tlaku kvapaliny a mechanickej štruktúry. Dosahuje automatické ovládanie otvárania a zatvárania bez ručnej alebo vonkajšej sily. Konkrétny proces je nasledovný:

1. Dopredný tok: Keď médium prúdi dopredu pozdĺž potrubia, tlak tekutiny prekoná hmotnosť kotúča ventilu a silu pružiny, čím tlačí kotúč ventilu vertikálne nahor, čím sa vytvorí hladká dráha prietoku medzi sedlom ventilu a kotúčom ventilu, čo umožňuje plynulý prechod média;

2. Reverse Cut-off: Keď sa prietok média zastaví alebo nastane trend spätného toku, tlak kvapaliny zmizne. Pri kombinovanom pôsobení vlastnej hmotnosti a vratnej sily pružiny kotúč ventilu rýchlo a vertikálne klesá, tesne prilieha k sedlu ventilu, aby sa dosiahlo utesnenie a zabránilo sa spätnému toku média.

3. Záruka stability: Konštrukcia s podporou pružiny urýchľuje rýchlosť zatvárania kotúča ventilu, znižuje vodné rázy a zabraňuje opotrebeniu spôsobenému kolíziou kotúča ventilu a sedla ventilu, čím sa predlžuje životnosť produktu a zabezpečuje sa dlhodobá stabilná prevádzka potrubného systému.

Hlavné vlastnosti produktu

Dôsledne uprednostňujeme skutočné prevádzkové podmienky, pričom do návrhu a výroby našich spätných ventilov typu Lift začleňujeme viaceré praktické technológie. Výsledkom sú nasledujúce základné vlastnosti, ktoré ich odlišujú od bežných podobných produktov:

• Presné otváranie a zatváranie: Lineárna axiálna zdvíhacia štruktúra zaisťuje rýchlu odozvu otvárania a zatvárania, eliminuje zasekávanie a oneskorenie, účinne eliminuje vodné rázy a robí ho vhodným pre časté operácie štart-stop čerpadla;

• Spoľahlivé tesnenie: Využitím konštrukcie tesniaceho povrchu z kompozitného kovu a elastoméru je tesniaci výkon stabilný, s dlhodobou kontrolou úniku pod 0,01 l/min·m a rýchlosťou opotrebenia oveľa nižšou ako tradičné spätné ventily;

• Nízky prietokový odpor: Optimalizovaný dizajn prietokového kanála znižuje stratu odporu počas prietoku média, pričom tlaková strata nepresahuje 0,15 bar pri menovitom prietoku, čo prispieva k úspore energie systému a zníženiu spotreby;

• Pohodlná údržba: Modulárny konštrukčný dizajn eliminuje potrebu rozoberať príruby potrubia kvôli bežnej údržbe. Technici môžu dokončiť viac ako 90 % údržbárskych prác cez horný kontrolný port, čo výrazne skráti čas údržby a zníži náklady na údržbu;

• Široká kompatibilita: Materiály a špecifikácie je možné prispôsobiť tak, aby sa prispôsobili rôznym tlakom, teplotám a podmienkam médií, pokrývajú rôzne menovité priemery od DN15 do DN300 a tlakové menovité hodnoty od 1,6 MPa do 4,0 MPa, čím spĺňajú potreby obstarávania vo viacerých oblastiach.

Technické výhody produktu

I. Výhody konštrukčného návrhu

Konštrukčný dizajn nášho spätného ventilu typu Lift v kombinácii s 19-ročnými priemyselnými skúsenosťami a spätnou väzbou z rôznych prevádzkových podmienok prešiel viacrozmernou optimalizáciou, čo má za následok rôzne technické výhody:

Štruktúra lineárneho otvárania a zatvárania: Využitím konštrukcie axiálneho zdvíhania kotúča ventilu, v porovnaní s tradičnými spätnými ventilmi, účinne eliminuje vodné rázy. Experimentálne overenie ukazuje, že v potrubnom systéme DN200 môže znížiť kolísanie tlaku vodného rázu o 62 %, čím chráni potrubia a zariadenia pred poškodením nárazom;

Modulárna zostava: Teleso ventilu, kotúč ventilu, pružina a ďalšie komponenty majú modulárny dizajn, ktorý zaisťuje vysokú presnosť montáže a pohodlnú demontáž. To nielen uľahčuje testovanie výroby, ale poskytuje aj pohodlie pre neskoršiu údržbu, čím sa znižuje náročnosť údržby a náklady na prácu;

Optimalizácia ľahkej hmotnosti: Pri zaistení konštrukčnej pevnosti bola konštrukcia hrúbky steny telesa ventilu optimalizovaná tak, aby sa znížila hmotnosť produktu, uľahčila preprava a inštalácia a zároveň sa znížil tlak pri zaťažení potrubia, vďaka čomu je vhodný pre špeciálne scenáre inštalácie, ako sú vysoké nadmorské výšky a obmedzené priestory.

II. Výhody výberu materiálu

Zhongguan Valve využíva svoj integrovaný dodávateľský reťazec naprieč severnou a južnou Čínou na výber vhodných materiálov na základe rôznych prevádzkových podmienok, čím zabezpečuje odolnosť a prispôsobivosť svojich spätných ventilov typu Lift. Špecifické aplikácie materiálov sú nasledovné:

Bežné prevádzkové podmienky: Používa sa tvárna liatina QT400-15 a nehrdzavejúca oceľ 2Cr13, ktoré ponúkajú vysokú nákladovú efektívnosť, odolnosť proti korózii a opotrebeniu, vhodné pre vodu, paru a bežné olejové médiá.

Korozívne prevádzkové podmienky: Používa sa nehrdzavejúca oceľ ZG1Cr18Ni9Ti, ktorá ponúka silnú odolnosť voči chloridovým iónom, kyseline dusičnej a iným korozívnym médiám, vhodná na odsoľovanie morskej vody, potrubia na chemickú koróziu a iné scenáre.

Prevádzkové podmienky pri vysokej teplote a pri vysokom tlaku: Používajú sa zliatinové materiály odolné voči vysokej teplote, s teplotnou odolnosťou do 300 ℃ a odolnosťou proti tlaku do 4,0 MPa, vhodné pre vysokoteplotné a vysokotlakové potrubné systémy v elektrárňach, kotloch a iných aplikáciách.

Všetky materiály prechádzajú prísnym fyzikálnym a chemickým testovaním, aby sa zabezpečil súlad s normami, zaručenie kvality produktu od zdroja, predĺženie životnosti produktu, zníženie frekvencie výmeny a zníženie dlhodobých obstarávacích nákladov pre zákazníkov.

III. Výhody výrobného procesu

Máme dve hlavné výrobné základne v Tianjin a Wenzhou, vybavené moderným CNC obrábacím a testovacím zariadením. Používame štandardizované výrobné procesy, aby sme zabezpečili konzistentnú kvalitu každého spätného ventilu typu Lift:

Presné obrábanie: Kľúčové komponenty, ako sú sedlá ventilov a kotúče ventilov, sú presne opracované na CNC sústruhoch, čo zaisťuje vysokú presnosť obrábania a tesné tesnenie, čím sa znižuje riziko úniku.

Prísne testovanie: Zaviedli sme komplexný testovací systém, od kontroly surovín pri príchode a náhodných kontrol počas výroby až po hydrostatické testovanie hotového výrobku a testovanie vzduchotesnosti. Každý krok spĺňa normy a nekvalifikované produkty majú prísny zákaz opustiť továreň.

Štandardizovaná výroba: Vyrábame v súlade s normami ako GB/T 12235-2022 a API 6D, čím je zabezpečená kompatibilita s bežnými medzinárodnými špecifikáciami. To uľahčuje zákazníkovi výmenu existujúceho zariadenia, čím sa znižujú náklady na obstarávanie a výmenu.

Scenáre aplikácie produktu

Spätný ventil Zhongguan Valve Lift Type s ich širokou prispôsobivosťou je možné použiť na potrubné systémy vo viacerých oblastiach, ktoré pokrývajú priemyselné, komunálne a environmentálne sektory. Konkrétne scenáre aplikácie sú nasledovné:

I. Priemyselný sektor

Petrochemický priemysel: Vhodné pre potrubia prepravujúce ropu, rafinovanú ropu a chemické suroviny, zabraňujúce spätnému toku, ktorý by mohol poškodiť zariadenia, odpadové materiály a zaistiť bezpečnosť výroby;

Energetika: Používa sa v potrubiach na napájanie kotlov, chladiacej vody a parných potrubí v systémoch výroby tepelnej a vodnej energie, ktoré bránia spätnému toku médií a zabezpečujú stabilnú prevádzku generátorových jednotiek;

Hutnícky priemysel: Vhodné pre potrubia na čistenie hutníckych odpadových vôd a vysokoteplotných spalín, odolné voči korozívnym médiám a určitým teplotám, zabezpečujúce plynulý priebeh hutníckych procesov.

II. Sektor komunálnych a verejných služieb

Úprava vody: Používa sa vo vodovodných a drenážnych potrubiach a potrubiach na dávkovanie chemikálií vo vodárňach a čistiarňach odpadových vôd, aby sa zabránilo spätnému toku odpadových vôd a kontaminácii čistej vody, čím sa zabezpečí stabilná prevádzka systému úpravy vody.

Mestské vykurovanie: Prispôsobené mestským centralizovaným vykurovacím potrubiam, aby sa zabránilo spätnému toku horúcej vody, zaisťuje stabilný tlak vykurovania a zlepšuje účinnosť vykurovania.

Zásobovanie a kanalizácia budov: Používa sa vo vodovodných systémoch a protipožiarnych potrubiach výškových budov na zabránenie spätného toku médií spôsobeného kolísaním tlaku v potrubí, čím sa zaisťuje voda v budovách a požiarna bezpečnosť.

III. Špeciálne prevádzkové podmienky

Odsoľovanie morskej vody: Vyrobené z nehrdzavejúcej ocele odolnej voči korózii, vhodné pre prepravné potrubia morskej vody a odsolenej vody, odolné voči korózii média s vysokou slanosťou, zaisťuje stabilný proces odsoľovania.

Nízkoteplotné prevádzkové podmienky: Prispôsobené nízkoteplotné adaptabilné produkty, vhodné pre nízkoteplotné prostredia od -40 ℃ do 0 ℃, používané v chladiacich reťazcoch a nízkoteplotných prepravných potrubiach tekutín, zabezpečujúce normálnu funkciu prevencie spätného toku.

Prevádzkové podmienky častého spúšťania a zastavovania: Prispôsobené pre potrubné systémy s častým spúšťaním a zastavovaním čerpadla, ako sú systémy cirkulačnej vody a systémy núdzového zásobovania vodou, s rýchlou odozvou otvárania a zatvárania, čím sa znižuje vplyv vodného rázu.
