Spätný spätný ventil konštrukcie spätnej klapky

Kontrola spätného chodu klapky Design Swing Check je určená pre systémy s vysokým prietokom (priemer DN50-DN1200, tlak PN16-PN40), prietokový kanál s plným otvorom (koeficient prietoku Cv: 0,2-0,5) vybavený samomazacími pántami, dokáže spracovať abrazívne médiá s obsahom pevných častíc ≤5 mm0 a je vhodný pre teploty od -30℃ do -30℃ Je k dispozícii v nerezovej oceli 316L, duplexnej oceli. Bezpružinový dizajn predlžuje cyklus údržby na viac ako 8 rokov a jeho výkon ďaleko prevyšuje výkon tradičných spätných ventilov zdvihu. Je vhodný pre ropovody, kondenzačné systémy elektrární a scenáre chemických korozívnych médií

Konštrukčný dizajn a princíp fungovania

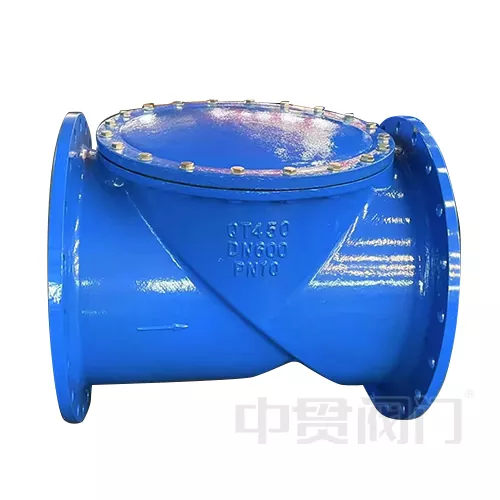

Konštrukcia spätného ventilu spätnej klapky Konštrukčný dizajn a pracovný princíp sa dajú rozdeliť na tri časti. Najprv sklopná klapka, spätný ventil s spätnou klapkou z nehrdzavejúcej ocele alebo duplexnej ocele, s hrúbkou 1/5 ~ 1/8 priemeru potrubia a povrch môže byť tvrdo chrómovaný. Je pripojený k telu ventilu cez horný čap závesu, uhol sklonu je zvyčajne 5 ° ~ 15 ° a na dosiahnutie rýchleho otvárania a stredného tlaku sa používa gravitácia a stredný tlak.

Ďalej je vybavený prietokovým kanálom s nízkym odporom, pretože má dizajn s úplným otvorom (Full Bore), koeficient prietokového odporu (hodnota Kv) je o 40 % ~ 60 % nižší ako u tradičných spätných ventilov zdvihu; Uhol otvorenia klapky tiež dosahuje 75 ° ~ 85 °, čím sa znižuje tlaková strata spôsobená turbulenciou a je vhodná pre scenáre veľkého prietoku (ako sú vodovodné potrubia DN1200).

Má rôzny tesniaci systém, sedlo spätného ventilu otočného spätného ventilu je možné vybrať z EPDM, NBR alebo kovových tvrdých tesnení a úroveň úniku spĺňa štandard API 598 triedy IV; V zatvorenom stave je čas kontaktu medzi klapkou a tesniacou plochou ≤ 0,2 sekundy, čo účinne zabraňuje nárazu vodného kladiva. Keď médium prúdi dopredu, tlak tlačí kotúč ventilu, aby sa otvoril; keď sa prietok vráti na nulu alebo prúdi opačne, kotúč ventilu sa automaticky uzavrie v dôsledku svojej vlastnej hmotnosti a spätného tlakového rozdielu.

Typické oblasti použitia:

1. Vodná rastlina

2. Zabránenie spätnému toku výstupu čerpadla pre ropovody;

3. Systém spätného získavania kondenzátu pre tepelné elektrárne;

4. Kontrola spätného toku kalu pre čistiarne odpadových vôd;

5. Ochrana proti zachytávaniu korozívnych médií (ako je 50 % kyselina sírová) v chemických závodoch.
