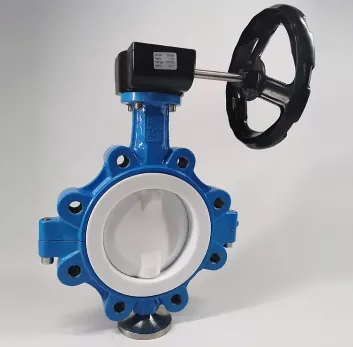

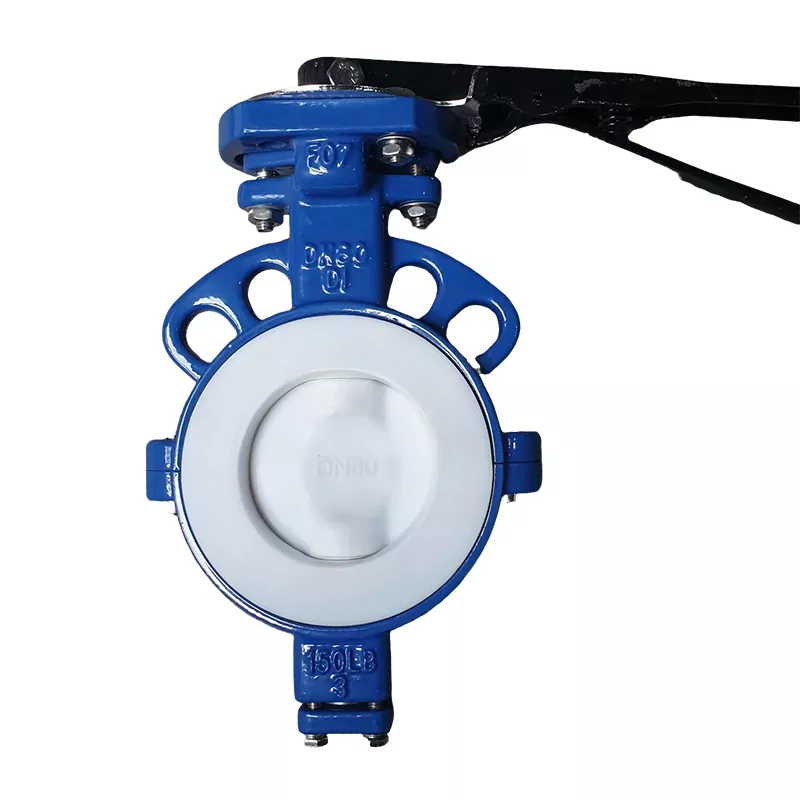

Delené telo Motýľový ventil vystlaný PTFE

Motýľový ventil s deleným telom s plne teflonovou vložkou od Zhongguan Valve je prvotriedne, vysokovýkonné riešenie kontroly tekutín navrhnuté špeciálne pre najnáročnejšie priemyselné prostredia na svete. Tento vlajkový ventil spája pokročilú štrukturálnu inováciu s elitnou vedou o materiáloch a obsahuje prvotriednu výstelku z polytetrafluóretylénu (PTFE) s vysokou hustotou, ktorá poskytuje nepreniknuteľný štít proti extrémnej chemickej korózii, abrazívnemu opotrebovaniu a tepelnej nestabilite.

Nekompromisná úplná ochrana proti korózii

Telo ventilu je zvnútra a zvonka spolu s jadrom disku úplne zapuzdrené vysoko odolným polytetrafluóretylénom (PTFE). To vytvára nepreniknuteľnú, nereaktívnu bariéru proti silným kyselinám, koncentrovaným zásadám, chlóru a vysoko reaktívnym organickým rozpúšťadlám. Mimoriadne nízky koeficient trenia PTFE minimalizuje požiadavky na prevádzkový krútiaci moment, zabraňuje hromadeniu média a znižuje abrazívnu eróziu zo suspendovaných častíc.

Konštrukčná výhoda konštrukcie s delenou karosériou

Ventil je vybavený unikátnym odnímateľným horným/dolným alebo ľavým/pravým deleným telom ventilu, bezpečne upnutým prírubovými skrutkami s vysokou pevnosťou v ťahu.

• In-line údržba bez demontáže: Táto štruktúra deleného typu umožňuje tímom údržby kontrolovať, opravovať alebo vymieňať vnútorné opotrebované komponenty (ako je sedlo ventilu PTFE a zapuzdrený disk) bez úplnej demontáže konštrukčného potrubného systému. Jednoducho povoľte spojovacie skrutky tela, aby ste oddelili telo ventilu.

• Minimalizácia prestojov a nákladov práce: Zjednodušuje údržbu v stiesnených priestoroch, znižuje náklady na pracovnú silu a výrazne zlepšuje prevádzkovú efektivitu systému.

• Bezproblémová modernizácia potrubia: Rozdelená konfigurácia zjednodušuje pridávanie alebo výmenu ventilov v existujúcej infraštruktúre potrubí počas technických renovácií.




Technické špecifikácie a materiálové normy

Parameter	Podrobnosti špecifikácie
Značka / výrobca	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Rozsah menovitého priemeru	DN40 až DN1600 (nadrozmerné vlastné modely až do DN2400 dostupné na požiadanie)
Hodnotenie tlaku	PN6 / PN10 / PN16 / Trieda 150
Dizajn tela	Dvojdielne delené telo (horné/spodné alebo ľavé/pravé delené zarovnanie)
Materiál podšívky a sedadla	Prémiový panenský PTFE / PFA / vysokoteplotný FEP
Materiál základného telesa	Tvárna liatina (GGG40/50), uhlíková oceľ (WCB), nehrdzavejúca oceľ (CF8, CF8M)
Konfigurácia disku	Plne zapuzdrený disk PTFE/PFA, SS316, Hastelloy, duplexné oceľové jadro
Štandardné pripojenie	Oblátka, očko, U-sekcia, prírubové konce (plne kompatibilné s ASME, DIN, JIS, BS)
Kompatibilita ovládačov	Manuálna Anglo páka, Šneková prevodovka, Pneumatický pohon, Elektrický pohon

Cieľové aplikačné polia

Naše klapky s deleným telom plne potiahnutým PTFE slúžia ako bezpečnostné komponenty pre presné škrtenie a absolútnu izoláciu v rôznych vysoko čistých a nebezpečných výrobných linkách:

• Chemické a petrochemické spracovanie: Spoľahlivé riadenie koncentrovanej kyseliny sírovej, kyseliny chlorovodíkovej, lúhu sodného a vysoko prchavých chemických činidiel pri zaručení absolútnej bezpečnosti procesu.

• Farmaceutická a biotechnologická výroba: Vyhovujúce, inertné a nekontaminujúce povrchové úpravy, ktoré zachovávajú sterilné podmienky a bezpečne odolávajú agresívnemu chemickému ošetreniu Clean-In-Place (CIP) a Sterilize-In-Place (SIP).

• Výroba potravín a nápojov: Chuťovo neutrálne, netoxické komponenty výstelky z PTFE, ktoré zabraňujú kontaminácii šarží a spĺňajú prísne hygienické normy.

• Úprava a odsoľovanie priemyselnej vody: Vysoko stabilná kontrola tokov kyslej alebo zásaditej vody, linky na dávkovanie chemikálií a siete na rekultiváciu brakickej vody s vysokou slanosťou.




Prispôsobené služby OEM/ODM a súlad s kvalitou

V Zhongguan Valve chápeme, že jedinečné pracovné podmienky si vyžadujú riešenia na mieru. Poskytujeme komplexné, profesionálne služby prispôsobenia OEM a ODM, aby sme splnili cielené technické špecifikácie:

• Konfigurácia materiálu: Vlastné možnosti pre špeciálne zliatinové jadrá diskov (ako Hastelloy alebo Monel pre elitné chemické spracovanie) alebo zákazkové ultračisté výstelky PFA pre tekutiny polovodičovej kvality.

• Prispôsobenie rozmerov a ovládania: Prispôsobené konfigurácie hornej príruby podľa ISO 5211 pre bezproblémovú, priamu integráciu s vašimi existujúcimi automatickými pneumatickými alebo elektrickými pohonmi.

• Súkromné ​​označovanie a branding: Laserom leptané štítky, vlastné farebné nátery a vlastné odlievacie značky prispôsobené medzinárodným distribútorom ventilov.

Prísne zabezpečenie kvality

Každý jeden plne vložkovaný ventil prechádza prísnou výrobnou kontrolou pred opustením továrne. To zahŕňa vysokonapäťovú iskrovú skúšku, aby sa zabezpečila nulová mikropórovitosť alebo dierky vo vrstve PTFE, po ktorej nasleduje štandardná hydrostatická škrupina a tlaková skúška sedadla. Naše výrobné procesy sú plne certifikované podľa ISO 9001, smernice CE a noriem API, čo dáva medzinárodným manažérom obstarávania úplnú spoľahlivosť v teréne.

Exportné balenie, preprava a popredajná logistika

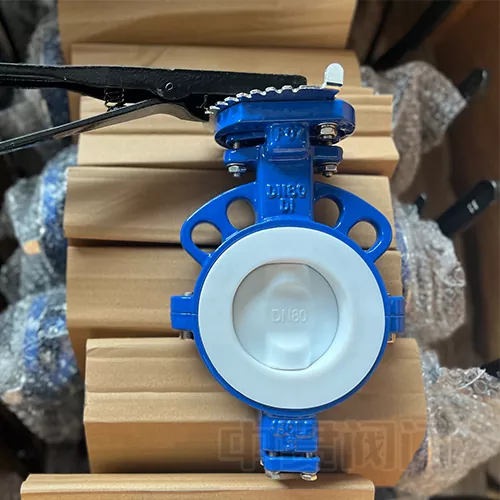

Exportné štandardné ochranné balenie

Aby sa predišlo akémukoľvek poškodeniu pri preprave, odieraniu trením alebo kontaminácii vnútorného obloženia z PTFE, sú všetky ventily vybavené ochrannými plastovými koncovými uzávermi, vákuovo zabalené a bezpečne ukotvené v odolných drevených prepravkách bez fumigácie s certifikáciou IPPC. Tesná blízkosť hlavných námorných prístavov (Ningbo a Šanghaj) zabezpečuje rýchly a predvídateľný lodný tranzit cez všetky oceánske, letecké a železničné kanály nákladnej dopravy.

Komplexná popredajná podpora

• 18-mesačná záruka: Plne kvalitný podklad pokrývajúci všetky mechanické a tesniace komponenty za normálnych prevádzkových podmienok od dátumu odoslania.

• Technická odpoveď 24 hodín denne, 7 dní v týždni: Náš tím profesionálnych aplikácií reaguje do 24 hodín, aby pomohol medzinárodným klientom s pokynmi na inštaláciu, výpočtom krútiaceho momentu a automatickou kalibráciou ovládača.

• Dostupnosť náhradných dielov počas životného cyklu: Originálne náhradné tesnenia, PTFE sedlá a drieky sú trvalo uchovávané v inventári, aby sa zaručilo rýchle globálne odoslanie a minimalizovali sa prerušenia prevádzky klienta.

Odoslať dopyt

Ste pripravení vylepšiť antikoróznu ochranu vášho systému?Kontaktujte našupredajcovia dnes pre konkurenčné ceny, prispôsobené konfigurácie materiálov alebo požiadavky na technický katalóg.
