Čo je to pneumaticky ovládaný škrtiaci ventil?

V moderných priemyselných systémoch už nie sú efektívnosť, bezpečnosť a automatizácia voliteľné – sú nevyhnutné. Jednou zložkou, ktorá hrá rozhodujúcu úlohu pri dosahovaní týchto cieľov, jePneumaticky ovládaný škrtiaci ventil. Tento typ ventilu, ktorý sa široko používa pri úprave vody, chemickom spracovaní, výrobe energie, potravinách a nápojoch a systémoch HVAC, kombinuje jednoduchý mechanický dizajn so spoľahlivou pneumatickou automatizáciou. Jeho rýchla odozva, kompaktná štruktúra a nízke nároky na údržbu z neho robia preferovanú voľbu pre ovládanie zapnutia a vypnutia a aplikácie škrtenia.

Tento článok poskytuje profesionálny, hĺbkový prehľad oPneumaticky ovládaný škrtiaci ventil, vrátane toho, ako to funguje, kľúčových výhod, technických parametrov, poradenstva pri výbere a bežných otázok, ktoré si kupujúci kladú pred rozhodnutím.

Ako funguje pneumaticky ovládaný škrtiaci ventil?

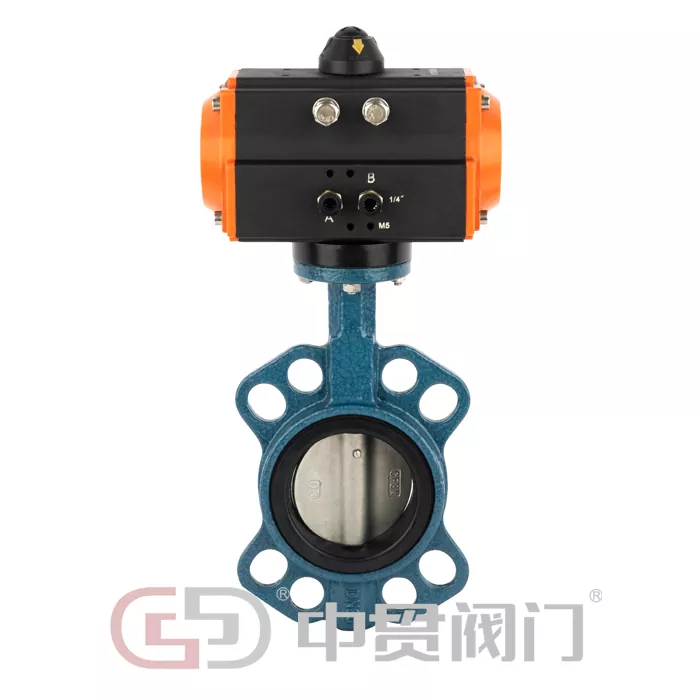

A Pneumaticky ovládaný škrtiaci ventilpozostáva z dvoch hlavných častí: telesa škrtiacej klapky a pneumatického pohonu. Teleso ventilu obsahuje kotúč namontovaný na otočnom hriadeli. Keď sa do pohonu privádza stlačený vzduch, premieňa tlak vzduchu na mechanický pohyb, otáčaním kotúča o 90 stupňov na otvorenie alebo zatvorenie ventilu.

• Otvorená poloha: Disk je zarovnaný so smerom toku, čo umožňuje médiu prechádzať s minimálnym odporom.

• Uzavretá poloha: Disk sa otáča kolmo na prietok a vytvára tesné tesnenie proti sedlu ventilu.

V závislosti od systémových požiadaviek môže byť pohon nakonfigurovaný akodvojčinný(vzduch na otváranie a zatváranie) prípjednočinný/jarný návrat(vzduch otvára, pružina zatvára alebo naopak), zaisťuje bezpečnosť pri výpadku prívodu vzduchu.

Prečo zvoliť pneumaticky ovládaný škrtiaci ventil pred manuálnymi ventilmi?

Manuálne ventily vyžadujú ľudskú obsluhu, čo obmedzuje rýchlosť, presnosť a integráciu s automatizovanými systémami. APneumaticky ovládaný škrtiaci ventilponúka niekoľko jasných výhod:

• Rýchla doba odozvypre automatizované riadenie procesov

• Znížené náklady na prácua ľudská chyba

• Vylepšená bezpečnosťnajmä v nebezpečnom prostredí alebo prostredí s vysokou teplotou

• Jednoduchá integrácias PLC, DCS a systémami diaľkového ovládania

Pre zariadenia, ktorých cieľom je prechod na automatizované alebo poloautomatické výrobné linky, je pneumatické ovládanie často nákladovo najefektívnejším riešením.

Aké sú kľúčové vlastnosti nášho pneumatického škrtiaceho ventilu?

nášPneumaticky ovládaný škrtiaci ventilje navrhnutý s ohľadom na odolnosť, presnosť a medzinárodné štandardy. Každá jednotka je testovaná na zabezpečenie spoľahlivého výkonu v náročných prevádzkových podmienkach.

Základné vlastnosti

• Kompaktná a ľahká konštrukcia

• ISO 5211 montážna podložka pre jednoduchú inštaláciu ovládača

• Nízka požiadavka na krútiaci moment, zníženie veľkosti pohonu a spotreby vzduchu

• Vynikajúci tesniaci výkon s vymeniteľnými ventilovými sedlami

• Vhodné pre kvapalné aj plynné médiá

Aké sú technické parametre pneumatického škrtiaceho ventilu?

Nižšie je uvedená zjednodušená tabuľka technických parametrov, ktorá pomôže inžinierom a kupujúcim rýchlo pochopiť možnosti produktu.

Táto konfigurácia umožňujePneumaticky ovládaný škrtiaci ventilprispôsobiť sa rôznym priemyselným prostrediam pri zachovaní stabilného a opakovateľného výkonu.

Ktoré odvetvia bežne používajú pneumatické škrtiace ventily?

Vďaka ich všestrannosti,Pneumatické škrtiace klapkysú široko používané vo viacerých odvetviach:

• Čistenie vody a odpadových vôdna izoláciu a reguláciu prietoku

• Chemické a petrochemické závodymanipuláciu s korozívnymi alebo nebezpečnými médiami

• Spracovanie potravín a nápojovkde sa vyžaduje hygiena a rýchla prevádzka

• HVAC systémyna reguláciu studenej a teplej vody

• Elektrárnepre chladiacu vodu a pomocné systémy

Ich jednoduchý dizajn ich robí vhodnými aj pre potrubia s veľkým priemerom, kde môžu byť iné typy ventilov príliš objemné alebo drahé.

Ako si vybrať správny pneumatický škrtiaci ventil pre vašu aplikáciu?

Výber správnehoPneumaticky ovládaný škrtiaci ventilvyžaduje zhodnotenie niekoľkých kľúčových faktorov:

1. Typ média: Voda, plyn, olej alebo korozívne chemikálie

2. Rozsah teploty a tlaku: Podľa toho zlaďte materiály sedadla a tela

3. Veľkosť ventilu a typ pripojenia: Inštalácia plátku, oka alebo príruby

4. Požiadavka na kontrolu: On-off ovládanie alebo modulačná regulácia prietoku

5. Bezpečná funkcia: Zistite, či je potrebný návrat pružiny

Prispôsobením týchto parametrov vašim systémovým požiadavkám môžete zabezpečiť dlhodobú spoľahlivosť a optimálny výkon.

Aká údržba je potrebná pre pneumaticky ovládaný škrtiaci ventil?

Jednou z najväčších výhod aPneumaticky ovládaný škrtiaci ventilsú nízke nároky na údržbu. Bežná kontrola zvyčajne zahŕňa:

• Kontrola tlaku privádzaného vzduchu a kvality vzduchu

• Kontrola opotrebovania tesnení a sedadiel

• Overenie odozvy pohonu a presnosti zdvihu

• Zabezpečte, aby montážne skrutky zostali bezpečné

Správnou inštaláciou a pravidelnými kontrolami je možné výrazne predĺžiť životnosť ventilu.

FAQ: Pneumaticky ovládaný škrtiaci ventil Bežné otázky

Otázka: Na čo sa používa pneumaticky ovládaný škrtiaci ventil?
Odpoveď: Pneumaticky ovládaný škrtiaci ventil sa používa na riadenie alebo izoláciu toku kvapalín a plynov v automatizovaných priemyselných potrubiach, pričom ponúka rýchlu odozvu a spoľahlivé utesnenie.

Otázka: Ako sa líši pneumaticky ovládaný škrtiaci ventil od elektrického škrtiaceho ventilu?
Odpoveď: Pneumaticky ovládaný motýľový ventil používa na prevádzku stlačený vzduch, čím poskytuje rýchlejšie ovládanie a lepšiu vhodnosť pre nebezpečné prostredia, zatiaľ čo elektrické ventily sa spoliehajú na motory a elektrickú energiu.

Otázka: Dokáže pneumaticky ovládaný škrtiaci ventil zvládnuť korozívne médiá?
Odpoveď: Áno, výberom vhodných materiálov telesa, kotúča a sedla, ako je nehrdzavejúca oceľ a PTFE, môže pneumaticky ovládaný motýľový ventil bezpečne manipulovať s korozívnymi kvapalinami.

Otázka: Je pneumaticky ovládaný škrtiaci ventil vhodný na reguláciu prietoku?
Odpoveď: Áno, keď je pneumaticky ovládaný škrtiaci ventil vybavený polohovacím ventilom, môže okrem jednoduchého zapnutia a vypnutia vykonávať aj presné modulačné riadenie.

Prečo si vybrať Zhejiang Zhongguan Valve Manufacture Co., Ltd.?

Zhejiang Zhongguan Valve Manufacture Co., Ltd.sa špecializuje na návrh a výrobu vysoko kvalitných priemyselných armatúr, vrátanePneumaticky ovládaný škrtiaci ventil. Vďaka prísnej kontrole kvality, pokročilým výrobným procesom a silnému zameraniu na požiadavky zákazníkov poskytujeme spoľahlivé riešenia ventilov pre globálne priemyselné odvetvia.

Ak potrebujete podrobné špecifikácie, prispôsobené riešenia alebo technickú podporu, neváhajtekontaktZhejiang Zhongguan Valve Manufacture Co., Ltd.Náš skúsený tím je pripravený pomôcť vám vybrať ten správny ventil pre vašu aplikáciu a zabezpečiť dlhodobý prevádzkový úspech.
