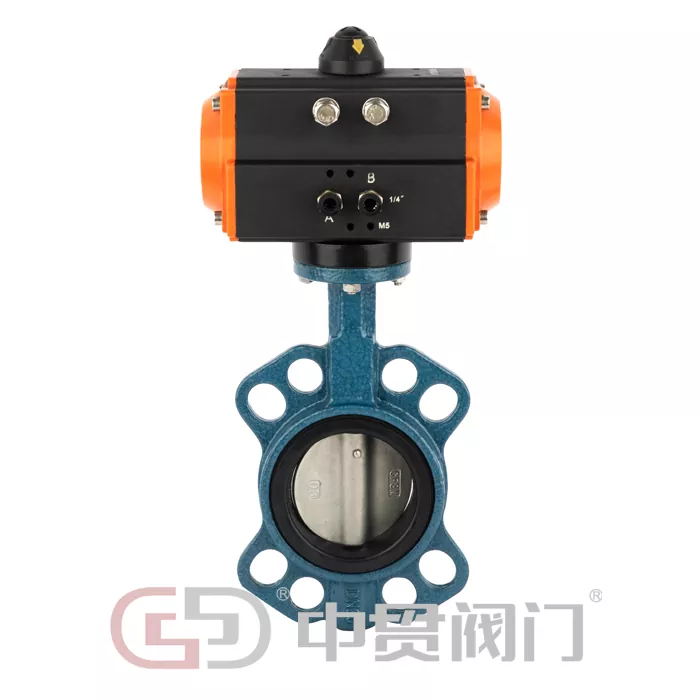

Pneumaticky ovládaný škrtiaci ventil

Pneumaticky ovládaný škrtiaci ventil je škrtiaci ventil poháňaný stlačeným vzduchom. Jeho jadro pozostáva z pneumatického pohonu a telesa ventilu. Pneumatický pohon poháňa ventilovú dosku, aby sa otočila o 90°, čím sa dosiahne funkcia odrezania alebo regulácie prietoku média v potrubí. Butterfly Valve ponúka rýchlejšiu odozvu a jednoduchšie ovládanie. Môže byť použitý s polohovacím zariadením na presné ovládanie a je široko používaný v rôznych priemyselných a komunálnych potrubných systémoch, ktoré sa prispôsobujú rôznym potrebám prenosu médií.

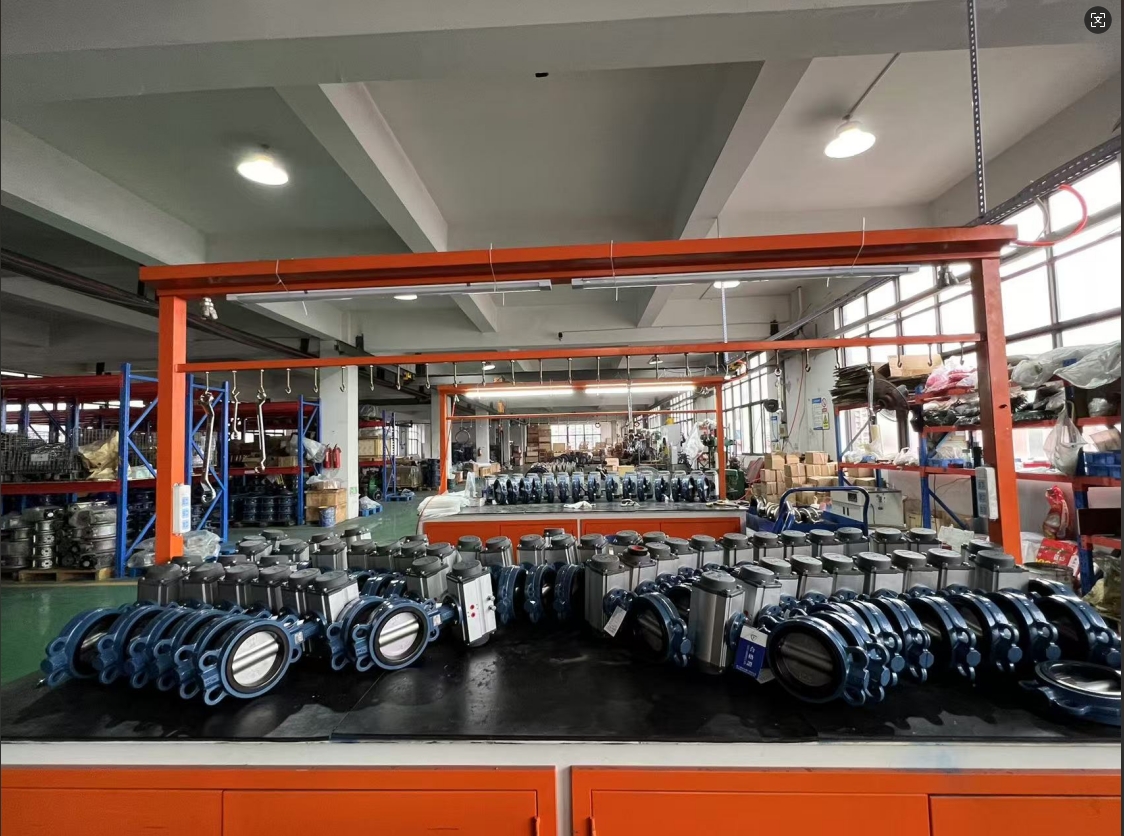

Ako jeden z kľúčových produktov Zhongguan Valve náš pneumatický motýľový ventil pokračuje v tradícii vysokej kvality našich škrtiacich ventilov. Od obstarávania surovín po výrobu a spracovanie a potom až po testovanie hotových výrobkov, každý krok prísne dodržiava priemyselné normy, aby sa zabezpečila dlhodobá stabilná prevádzka a splnili sa skutočné prevádzkové podmienky rôznych zákazníkov.

Vlastnosti

Základná štruktúra pneumaticky ovládaného škrtiaceho ventilu pozostáva z troch hlavných komponentov, ktoré spolupracujú na zabezpečení stabilnej prevádzky ventilu. Konkrétna štruktúra je nasledovná:

• Pneumatický pohon: Ako silové jadro ventilu sa dodáva v jednočinných a dvojčinných typoch. Je vyrobený z hliníkovej zliatiny, je ľahký, má vysokú pevnosť a poskytuje stabilný výstupný krútiaci moment. Dá sa flexibilne vybrať podľa priemeru ventilu a prevádzkových podmienok, čím sa zabezpečí plynulé otáčanie taniera ventilu a spoľahlivá prevádzka.

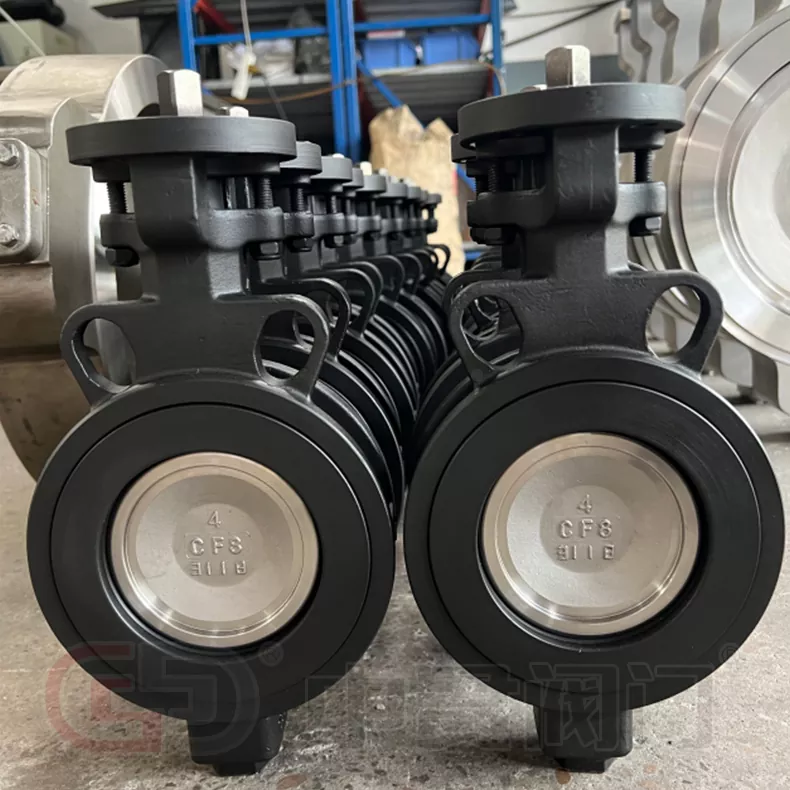

• Teleso škrtiaceho ventilu: Teleso ventilu je vyrobené z liatiny, liatiny alebo nehrdzavejúcej ocele atď. Prietokový kanál je navrhnutý tak, aby bol efektívny a vnútorná stena je hladká, čo môže účinne znížiť odpor tekutín a znížiť spotrebu energie systému; ventilová doska má kruhovú štruktúru a tesne prilieha k sedlu ventilu, aby sa zabezpečil tesniaci výkon a zabránilo sa úniku média.
• Riadiace príslušenstvo: Polohovače ventilov, koncové spínače, solenoidové ventily a ďalšie príslušenstvo je možné vybaviť podľa potrieb zákazníka. Polohovače môžu dosiahnuť presné nastavenie otvorenia ventilu, koncové spínače môžu poskytnúť spätnú väzbu o prevádzkovom stave ventilu v reálnom čase a solenoidové ventily sa používajú na ovládanie činnosti akčných členov na dosiahnutie automatizovaného riadenia.

I. Funkcie pohonu a ovládania

Flexibilná metóda pohonu: Používa jednočinné alebo dvojčinné pneumatické pohony, voliteľné podľa prevádzkových podmienok. Jednočinné pohony sa automaticky resetujú silou pružiny v prípade prerušenia prívodu vzduchu, čím je zaistená bezpečnosť systému.

Presné a pohodlné ovládanie: Môže byť vybavené inteligentným polohovadlom, ktoré prijíma prúdové signály 4-20 mA na dosiahnutie nepretržitého nastavenia otvárania od 0% do 100%, s presnosťou riadenia dosahujúcou ±0,5%-±1%, vhodné pre scenáre s vysokou presnosťou riadenia prietoku.

Rýchla rýchlosť odozvy: Čas prepnutia ventilu je len 3-10 sekúnd. Pre scenáre núdzového vypnutia je možné prispôsobiť úplne uzavretý model do 1 sekundy, oveľa lepšie ako tradičné elektrické ventily, vhodné pre prevádzkové podmienky vyžadujúce rýchlu reakciu.

II. Vlastnosti tesnenia a odolnosti

Spoľahlivý tesniaci výkon: Mäkké tesnenia alebo kovové tesnenia je možné zvoliť podľa vlastností média. Mäkké tesnenia môžu dosiahnuť nulový únik ANSI triedy VI, zatiaľ čo kovové tesnenia môžu dosiahnuť ANSI triedu IV, čím účinne zabraňujú úniku média.

Vysoká odolnosť: Telo ventilu je vyrobené z vysoko kvalitných materiálov a povrch dosky ventilu môže byť podľa potreby potiahnutý tvrdou zliatinou alebo keramickým povlakom, vďaka čomu je odolný voči opotrebovaniu a korózii. Tesnenia sú vyrobené z vysoko kvalitných materiálov, ktoré zaisťujú dlhú životnosť a znižujú neskoršie náklady na údržbu.

Kompaktná konštrukcia: Malá veľkosť a nízka hmotnosť, hmotnosť iba 1/3 až 1/5 posúvača rovnakého priemeru, vyžaduje menej miesta na inštaláciu, ľahko sa inštaluje a šetrí čas a náklady na inštaláciu.

III. Ďalšie základné funkcie

Nízky prietokový odpor a nízka spotreba energie: Koeficient prietokového odporu v plne otvorenom stave je ≤0,5, oveľa nižší ako u posúvačov a guľových ventilov, čím sa účinne znižuje spotreba energie čerpadiel, ventilátorov a iných energetických zariadení, vhodných pre aplikácie s vysokým prietokom.

Široká kompatibilita: Prispôsobiteľné rôznym médiám, ako je voda, para, olej a roztoky kyselín/zásad, ktoré pokrývajú rôzne prevádzkové podmienky, ako je nízka teplota, vysoká teplota a vysoký tlak, čím spĺňajú potreby viacerých priemyselných odvetví.

Jednoduchá obsluha: Podporuje ručnú (rukoväť, závitovkový prevod) aj pneumatickú prevádzku. Manuálna prevádzka môže byť použitá v núdzových situáciách, keď je prerušený prívod vzduchu, čím sa zabezpečí normálnu prevádzku systému.

FAQ

1. Aký je požadovaný tlak prívodu vzduchu pre pneumaticky ovládaný škrtiaci ventil?

Štandardný tlak prívodu vzduchu je 0,4-0,6 MPa. Toto je možné vhodne nastaviť na základe modelu pohonu a priemeru ventilu. Konkrétnu radu na základe vašich prevádzkových podmienok vám poskytne náš predajný tím.

2. Ako si vybrať medzi pneumatickými škrtiacimi ventilmi s mäkkým a kovovým tesnením?

Typy s mäkkým tesnením (guma, PTFE) sú vhodné pre nízkotlakové, pri normálnej teplote, čisté médiá (ako je voda z vodovodu, potravinárske kvapaliny), ponúkajú vysokú odolnosť proti úniku a potenciálne dosahujú nulový únik. Typy kovových tesnení sú vhodné pre vysokoteplotné, vysokotlakové, častice obsahujúce alebo korozívne médiá (ako je para, chemické suroviny), ponúkajú väčšiu odolnosť voči teplote a tlaku. Zákazníci si môžu vybrať na základe vlastností médií a prevádzkových požiadaviek.

3. Môžete prispôsobiť modely s veľkým priemerom vašich pneumatických škrtiacich ventilov?

áno. Náš štandardný výrobný priemer je DN40-DN1600. Pre väčší priemer pneumaticky ovládaného škrtiaceho ventilu kontaktujte náš obchodný tím. Prispôsobíme výrobu podľa vašich potrieb a zabezpečíme, aby produkt spĺňal prevádzkové požiadavky.

4. Aká je záručná doba produktu?

Náš pneumatický škrtiaci ventil má jednoročnú záruku. Počas záručnej doby poskytneme bezplatné opravy alebo náhradné služby pre akékoľvek problémy s kvalitou, ktoré nie sú spôsobené ľudskou chybou. Poskytujeme tiež dlhodobú podporu údržby po predaji.

5. Ako nainštalovať a udržiavať pneumaticky ovládaný škrtiaci ventil?

Pred inštaláciou skontrolujte, či sú všetky komponenty ventilu kompletné a či ide o správny model a či sa vo vnútri telesa ventilu nenachádzajú žiadne cudzie predmety. Počas inštalácie sa uistite, že je ventil zarovnaný s potrubím, že prírubové spojenie je bezpečné a zabráňte spáleniu tesnení počas zvárania. Pri každodennej údržbe udržiavajte ventil čistý, pravidelne kontrolujte opotrebovanie tesnení, rýchlo vymeňte opotrebované diely a pravidelne premazávajte diely prevodovky, aby ste zaistili hladký chod ventilu. Poskytnú sa podrobné pokyny na inštaláciu a údržbu.
