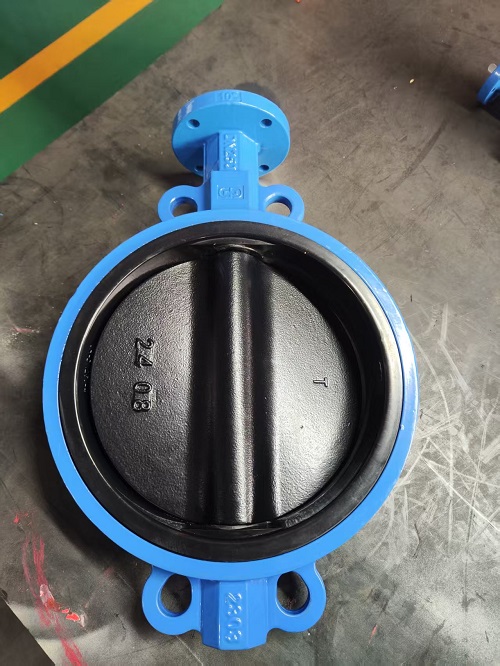

Sústredný ventil motýľa je typmotýľový ventilso symetrickou konštrukčnou štruktúrou a nízkymi nákladmi. Os ventilovej stonky koncentrického motýľového ventilu sa zhoduje so strednou líniou tela ventilu a doska ventilu je v tvare disku a nainštalovaná kolmo na osi plynovodu. EPDM, FKM, PTFE, NBR sa bežne používajú vo ventile motýľov.
Pracovný princíp
Princíp prevádzky sústredného ventilu motýľa je založený na rotácii 90 °. Keď sa doska ventilu otáča okolo strednej osi tak, aby bola rovnobežná s potrubím, ventil je v otvorenom stave; Keď sa otáča do vertikálnej polohy, ventil je uzavretý. Tesnenie sa spolieha na elastickú deformáciu materiálu sedadla ventilu a pevne zapadá do dosky ventilu.
Bolo uvedené v:
1.Vody-efektívne: Jednoduchá štruktúra, nízke náklady na výrobu a nákladovo efektívne riešenie na reguláciu tekutín.
2. svetlo a flexibilné: Hmotnosť toho istého kalibru je zvyčajne iba jedna tretina bránového ventilu, čím je inštalácia a údržba pohodlnejšia.
3. Dobrá nízkotlaková tesnenie: Obzvlášť vhodné pre vodné alebo vzduchové médium pri PN16 a pod úrovňami tlaku a normálnych teplotných podmienok.
Ale má vlastné obmedzenie:
1. Blúzanie: Keďže doska ventilu a sedadlo ventilu sú vždy v kontakte počas procesu otvárania a zatvárania, dlhodobé použitie môže ľahko spôsobiť opotrebenie na tesniacich povrchoch.
2. obmedzená teplota a odolnosť proti tlaku: Materiály mäkkých tesniacich materiálov (ako je guma) nie sú vhodné pre vysokú teplotu (> 150 ℃) alebo vysoké tlakové podmienky a sú náchylné na starnutie a deformáciu.
3. Nie vhodný pre médium obsahujúce častice: Pevné častice môžu poškriabať sedadlo ventilu a ovplyvniť tesniaci účinok.
Teda sústrednémotýľové ventilysa bežne používajú vo vodnom médiu alebo vo vodnom médiu alebo vo vodnom médiu alebo vo vodnom médiu alebo vo alkali, tlak v PN 16. Ak váhajte s výberom sedadiel, môžete nás kontaktovať so strednou a teplotou. Náš technický tím vyberie pre váš projekt vhodný materiál.
