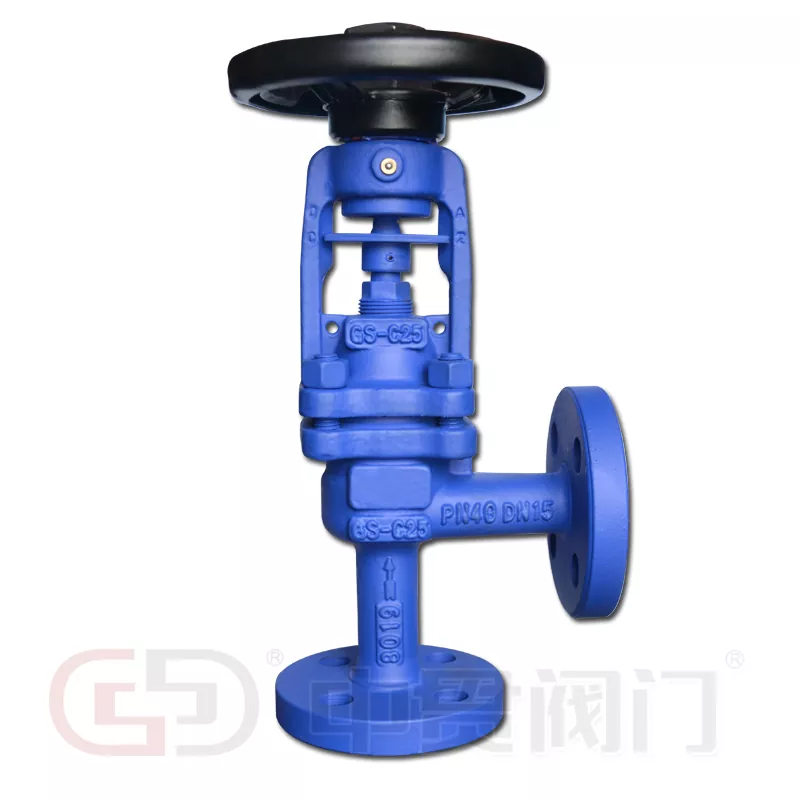

Štandardný vlnovcový uhlový guľový ventil DIN

Zhongguan dodávaŠtandardný vlnovcový uhlový guľový ventil DINna obstarávanie priemyselných potrubí, kombinujúci 90° uhlovú štruktúru tela s kovovým vlnovcovým tesnením drieku pre systémy pary, termálneho oleja, horúcej vody, procesných plynov a čpavku. Ventil je dostupný v materiáloch telesa vrátane liatiny, tvárnej liatiny, liatiny a nehrdzavejúcej ocele, s vlnovcami v SS304, SS316, SS316L, SS310S a Hastelloy C. Špecifikovaný rozsah veľkostí je DN15–DN400, s menovitými tlakmi PN16–PN40 a uvedenou maximálnou teplotou 600 °C.

Dizajn uhlového vzoru pre priemyselné potrubia

Telo s uhlovým vzorom presmeruje prietok o 90° a integruje zmenu smeru do konštrukcie ventilu. Toto usporiadanie môže eliminovať samostatné koleno v kompatibilnom usporiadaní potrubí, znížiť počet pripojení a zjednodušiť inštaláciu v stiesnených priestoroch.

• Kompaktné vedenie potrubia:Integruje zmeny smeru toku v mieste ventilu.
• Regulácia prietoku:Disk a sedlo guľového ventilu riadia priechod procesných médií.
• Výkon vypnutia:Sedacia konštrukcia podporuje izoláciu v priemyselných kvapalinových systémoch.
• Prístup k údržbe:Zostava kapoty a predstavca poskytuje prístup k vnútorným prevádzkovým komponentom.

Kovová tesniaca štruktúra vlnovca

Kovový vlnovec obklopuje pohyblivý hriadeľ a počas činnosti ventilu sa rozťahuje alebo zmršťuje. Vytvára bariéru medzi procesným médiom a vonkajším prostredím, čím sa znižuje závislosť od konvenčného tesnenia ako primárneho tesnenia vretena.

Dvojité tesnenie s vlnovcom a tesnením

Tesniace usporiadanie kombinuje kovový vlnovec so sekundárnym PTFE alebo grafitovým tesnením.

• Primárne tesnenie:Mech obmedzuje únik procesného média pozdĺž drieku ventilu.
• Sekundárne tesnenie:Balenie poskytuje dodatočnú bariéru, ak mech stratí integritu.
• Prevádzková stabilita:Vhodné materiály vlnovcov a podporná služba zdravého mechanického dizajnu v systémoch vystavených zvýšeným teplotám a opakovanej činnosti ventilov.

Táto konfigurácia je obzvlášť dôležitá pre aplikácie s parou, tepelným olejom a procesným plynom, kde je dôležitá externá kontrola úniku.

Materiály a technické špecifikácie

Výber materiálu pre rôzne prevádzkové podmienky

• GG25 a GGG40:Možnosti liatiny a tvárnej liatiny pre priemyselné vodné a úžitkové systémy v rámci príslušných prevádzkových hodnôt.
• 1,0619+N (GS-C25):Oceľová liatina pre priemyselné aplikácie obsahujúce tlak.
• 1,4308 (CF8) a 1,4408 (CF8M):Možnosti z nehrdzavejúcej ocele pre služby vyžadujúce odolnosť proti korózii.
• SS316L a SS310S vlnovec:Alternatívne druhy nehrdzavejúcej ocele pre rôzne chemické a tepelné prostredia.
• Hastelloy C mech:Možnosť zliatiny pre náročné aplikácie s korozívnymi médiami.
• Stelitové naváranie:Voliteľná povrchová úprava sedla a disku pre aplikácie vyžadujúce zvýšenú odolnosť voči opotrebovaniu.

Médiá a priemyselné aplikácie

Uhlový guľový ventil s vlnovcom podľa normy DIN je vhodný pre priemyselné systémy vyžadujúce zmeny smeru prietoku, riadený prietok tekutiny a znížené presakovanie vretena.

• Parné systémy:Priemyselná distribúcia pary a tepelné spracovanie — pozri tiežDIN štandardný vlnovcový utesnený guľový ventil.
• Okruhy tepelného oleja:Systémy prenosu tepla pracujúce pri zvýšených teplotách —Štandardný guľový ventil DINje súvisiaca možnosť s priamym vzorom.
• Cirkulácia vody:Potrubie teplej a studenej vody v priemyselných zariadeniach.
• Procesné plynovody:Systémy na manipuláciu s plynom, kde je tesnenie vretena kľúčovým konštrukčným aspektom.
• Rastliny amoniaku:Procesné systémy vyžadujúce vhodnú materiálovú kompatibilitu.
• Vykurovacie zariadenia:Priemyselné siete na prenos tepla využívajúce paru alebo tepelné kvapaliny.

Konfigurácia uhlového telesa kombinuje zmeny smeru toku a prevádzku ventilu v jednej zostave, vďaka čomu je užitočná v kompaktných rozvodoch potrubia. Súvisiace komponenty potrubia nájdete v častiŠtandardný spätný ventil DIN,Štandardný ventil DIN, aSitko typu Y podľa normy DIN.

Kľúčové špecifikácie pre výber ventilu

Štandardný vlnovcový uhlový guľový ventil DIN možno vyhodnotiť pomocou nasledujúcich prevádzkových a inštalačných parametrov:

1. Stredná:Para, termálny olej, voda, čpavok alebo technologický plyn.
2. Prevádzkové podmienky:Návrhový tlak, normálna teplota a maximálna prevádzková teplota.
3. Rozmery potrubia:Veľkosť DN, typ pripojenia a inštalačný priestor.
4. Požiadavky na materiál:Karoséria, kapota, vlnovec, sedlo, kotúč a obalový materiál.
5. Funkcia ventilu:Regulácia prietoku, izolácia alebo kombinácia oboch.
6. Použiteľná norma:Požadovaná norma DIN, rozmery pripojenia a požiadavky na kontrolu.

Výroba a technická podpora Zhongguan

Zhejiang Zhongguan Valve Manufacture Co., Ltd.sa zameriava na výrobu a dodávku ventilov už viac ako 19 rokov, s výrobnými základňami v Tianjin a Wenzhou. Základňa Tianjin bola založená v roku 2016, po ktorej nasledovalo založenie spoločnosti Zhejiang v Oubei, Yongjia, Wenzhou, v roku 2019.

Jeho sortiment zahŕňaklapky, guľové ventily, posúvače, spätné ventily, nožné ventily, sitá a regulačné ventily. Výrobné zariadenia zahŕňajú stroje na skúšanie tlaku ventilov, zariadenie na inštaláciu sedla ventilu, zariadenie na inštaláciu hriadeľa a puzdra a zariadenie na označovanie ventilov.

Technická podpora zahŕňa výber ventilu podľa prevádzkovej teploty a typu média. Výrobné kontroly zahŕňajú tlakové skúšky a spoločnosť poskytuje jednoročnú záruku s bezplatnou výmenou za potvrdené problémy súvisiace s kvalitou v rámci svojich servisných podmienok. Môžete si tiež prezrieť našecertifikátyakooperatívne prípady.

Pre priemyselné parné, termálne olejové, vodné a plynové systémyDIN štandardný uhlový vlnovcový utesnený guľový ventilkombinuje telo s uhlovým vzorom, kovové vlnovcové tesnenie drieku a viaceré materiálové možnosti pre priemyselné potrubné aplikácie. Preskúmajte celýŠtandardný priemyselný ventil DINrozsah pre súvisiace komponenty potrubia.

FAQ

Môže byť ventil nainštalovaný v ľubovoľnej orientácii?

Inštalácia by sa mala riadiť smerom prúdenia vyznačeným na tele ventilu. Uhlové teleso má definované vstupné a výstupné otvory, takže usporiadanie potrubia musí zodpovedať zamýšľanej dráhe prietoku.

Aké sú prvé príznaky opotrebovania alebo zlyhania mechov?

Vonkajšie presakovanie okolo oblasti vretena, nestabilný tlak v smere prúdenia alebo znateľná zmena prevádzkového krútiaceho momentu môžu naznačovať opotrebovanie mechov. Sekundárne balenie môže poskytnúť dočasné utesnenie, ale vlnovec by sa mal skontrolovať a vymeniť, ak sa potvrdí poškodenie.

Môže byť ventil vybavený pohonom?

Ventil môže byť dodaný s montážnym rozhraním pre kompatibilné manuálne, pneumatické alebo elektrické pohony. Výber pohonu závisí od požiadaviek krútiaceho momentu, zdvihu a prevádzkových podmienok konkrétnej veľkosti ventilu.

Čo treba skontrolovať pri montáži príruby?

Skontrolujte zarovnanie príruby, typ tesnenia a postupnosť uťahovania skrutiek. Nerovnomerné zaťaženie skrutiek môže deformovať telo alebo spôsobiť netesnosti, najmä pri väčších veľkostiach DN a vyšších tlakových triedach.

Sú náhradné mechy a komponenty sedadla dostupné samostatne?

Pre kompatibilné modely ventilov je možné dodať náhradný vlnovec, sedlo, kotúč a tesnenia. Správna časť závisí od veľkosti ventilu, menovitého tlaku, materiálu tela a pôvodne špecifikovaného materiálu vlnovca.Kontaktujte náss pôvodnou špecifikáciou pre náhradnú cenovú ponuku.
