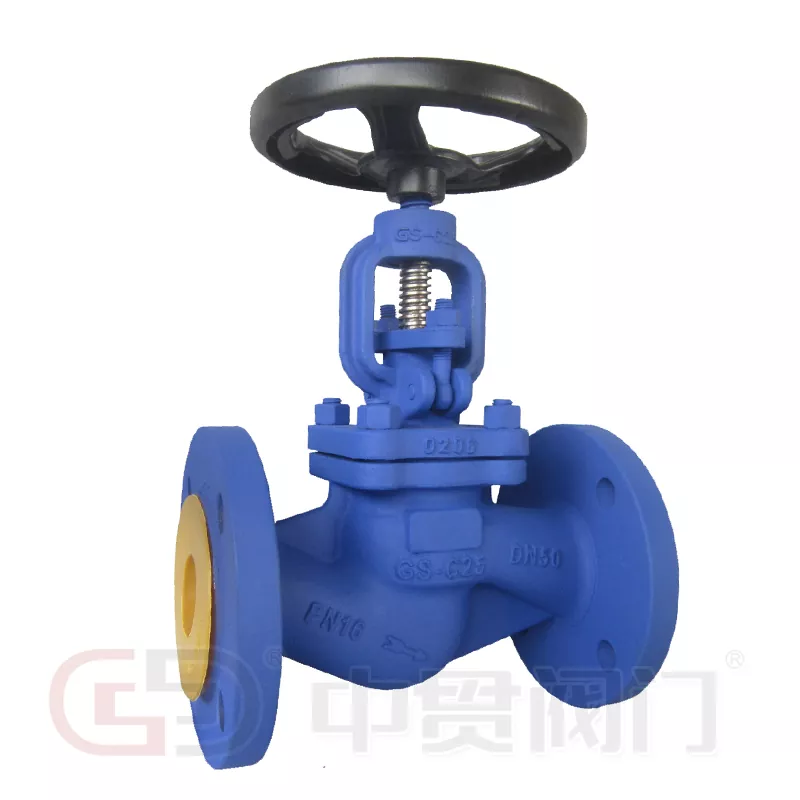

Štandardný guľový ventil DIN

Konštrukčný materiál

Vyrobené z liatej ocele, tvárnej liatiny, uhlíkovej ocele, nehrdzavejúcej ocele a iných technických materiálov, výber materiálu je založený na nasledujúcich základných vlastnostiach: Vynikajúca odolnosť voči tlaku a teplote; Dlhotrvajúca odolnosť proti korózii; Prispôsobivosť špecifickým pracovným podmienkam

Funkčný princíp

Presné riadenie kvapaliny je dosiahnuté kotúčmi poháňanými vretenom a pohon je voliteľný: ručná prevádzka (štandard); pneumatický pohon (rozhranie ISO 5211); elektrické prevedenie (podľa IEC 60534).

Tesniaci systém

Konfigurácia páru tesnení určuje úroveň netesnosti štandardného guľového ventilu DIN (podľa EN 12266): Kovové tvrdé tesnenie (podmienky vysokej teploty a vysokého tlaku);Kovové PTFE kompozitné tesnenia (chemické médiá); Kovové elastomérové ​​tesnenia (požiadavka na nulový únik)

Úroveň tlaku

Štandardný rozsah tlaku: PN10 až PN400 (zodpovedá triede ASME 150~2500)

Ukončiť pripojenie

Príruba (EN 1092-1), závit (ISO 7-1/ISO 228-1), tupý zvar (ASME
