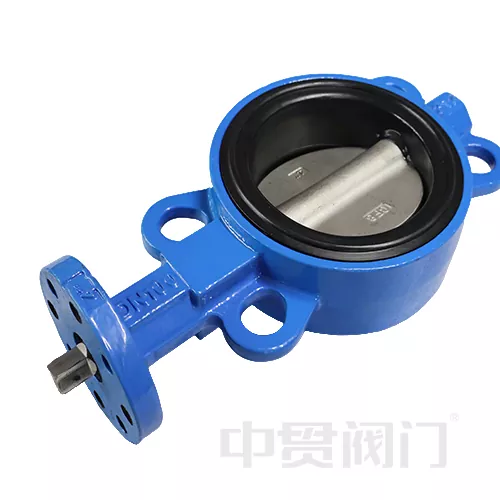

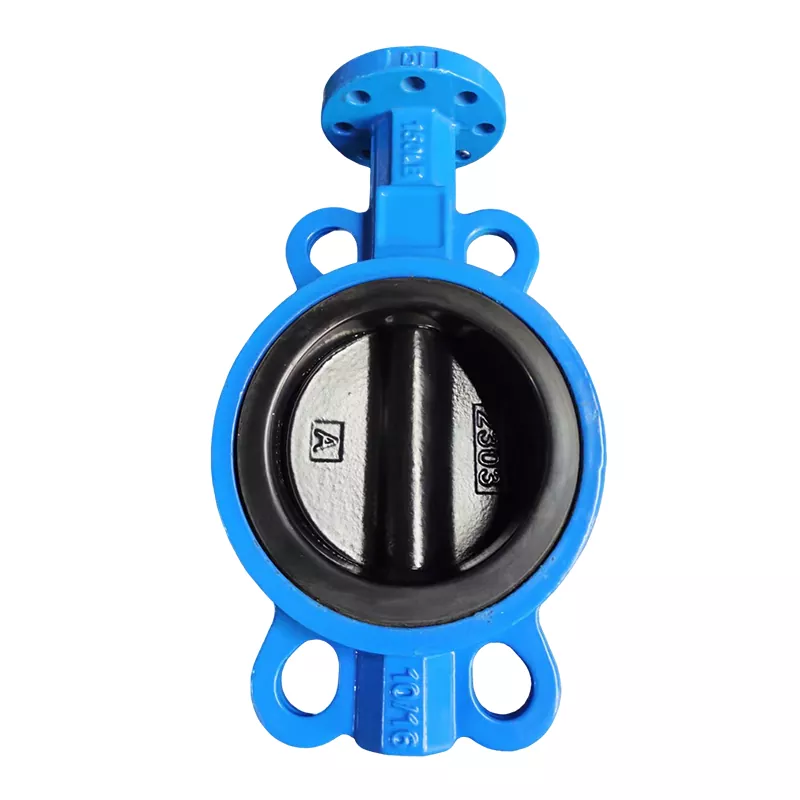

Holý ventil motýľa a štvorcový stonka

Ventil s motýľmi na holú stonku a štvorcový kmeňový motýľ je priemyselný ventil s flexibilným dizajnom a silnou adaptabilitou, ktorý sa široko používa v petrochemických, úpravách vody, energii a HVAC. Jej hlavnou vlastnosťou je štandardizovaný dizajn stonky pre kmeňový ventil a štvorcový dizajn hriadeľa, ktorý poskytuje zákazníkom vysoký stupeň slobody v personalizovanej konfigurácii, najmä vhodný pre scenáre, ktoré si vyžadujú nezávislé zladenie pneumatických, elektrických alebo manuálnych ovládačov.

Výhody výkonnosti

1. svetlo a nízke náklady:

Dizajn bez držiaka znižuje počet komponentov o 30%a hmotnosť ventilu DN200 je iba 18 kg (asi 25 kg pre tradičný motýľový ventil rovnakej špecifikácie);

Príklad: DN150 holé stonky a ventily motýľov štvorcových stoniek nahradili prírubové motýľové ventily pri renovovaní okresnej vykurovacej siete, čím sa skráti čas inštalácie o 50%.

2. Vysoká presnosť krútiaceho momentu:

Akčný ovládač porovnávajúci rozhranie štvorcových hriadeľov nevyžaduje spojenie a účinnosť výstupu krútiaceho momentu je ≥ 95% (nameraná hodnota), čo je zvlášť vhodné pre automatizačné systémy s častým úpravám;

Vybavený limitným číselníkom (0 ° -90 ° ± 2 °) Štandardne podporuje presné ovládanie otvorenia.

Kompatibilita médií:

1. Sedoto ventilu môže byť EPDM (odpor ozónu), silikónový guma (vysoký teplotný odpor) alebo PTFE (odpor korózie), vhodné na čistú vodu, nízkotlakovú paru, slabú kyselinu a alkalické kvapaliny (pH 4 ~ 10);

2. Typické aplikácie: Dávkové potrubia v čističkách odpadových vôd, cirkulačné systémy CIP v potravinárskych a nápojových rastlinách, kŕmne ventily pre ľahké chemické reaktory.
