Rozdiely medzi ventilmi strednej línie motýľov aexcentrické motýľové ventily
1. Základná štruktúra a princíp

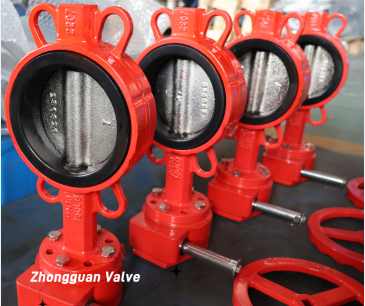

Tenstredový motýľový ventilje symetricky navrhnutý, so strednou osou ventilovej dosky sa zhoduje s osou potrubia. Dosahuje tesnenie kompresnou deformáciou elastického sedadla ventilu (zvyčajne guma). Jeho štruktúra je jednoduchá a náklady na výrobu sú nízke, ale doska ventilu sa počas otvorenia a zatvárania, ktoré je náchylné na opotrebenie, sa bude vždy trieť o sedadlo ventilu. Excentrický motýľový ventil zlepšuje tento defekt konštrukciou axiálneho posunu (jednoduché excentrické, dvojité excentrické alebo trojité excentrické): Jednoduchý excentrický presúva rotujúci hriadeľ od stredovej čiary tesniaceho povrchu; Dvojitá excentrická pridáva axiálny posun na tomto základe; Triple Excentric ďalej prijíma konštrukciu tesnenia povrchu skoseného, čo umožňuje odpojenie dosky ventilu z kontaktu v okamihu otvorenia, čo výrazne znižuje opotrebenie.
2. Porovnanie výkonu a scenáre aplikácií
Ventil Butterfly Stredne je vhodný pre čisté médiá, ako je voda a vzduch s tlakom ≤ 1,6 MPa a teplota pod 120 ℃. Bežne sa používa pri budovaní vodovodných a drenážnych systémov a systémov HVAC. Sedadlo gumového ventilu má životnosť približne 2 až 3 roky za častých podmienok otvárania a zatvárania. V excentrickom ventile motýľa dokáže dvojitý excentrický typ manipulovať s médiami obsahujúcimi stopové častice (napríklad čistenie odpadových vôd), s životnosťou až 5-8 rokov; Tri excentrický typ používa pár kovových tesniacich osôb (napríklad z nehrdzavejúcej ocele + tvrdá zliatina), s tlakovým hodnotením PN40 a teplotným limitom 650 ℃ a je obzvlášť vhodný pre vysokotlakové a vysoké teplotné pracovné podmienky v elektrárňach a petrochemických priemysle, s životnosťou až 10 rokov.
3. Ekonomická analýza výberu modelu
Ako príklad vezmeme ventil DN300, cena ventilu Butterfly v stredovej línii je približne 2 000 - 5 000 juanov, zatiaľ čo cena trojčlenného excentrického ventilu motýľa je až 20 000 - 50 000 juanov. Vzhľadom na náklady na údržbu: Ventil stredovej čiary môže byť potrebné každoročne vymeniť v priemyselnom prostredí, zatiaľ čo trojzubný excentrický ventil sa môže používať nepretržite po dobu 5 rokov bez údržby. Pre priemyselné systémy s viac ako 10 000 otváracími a zatváracími operáciami ročne alebo silnou strednou korozivitou sú celkové náklady na životný cyklus trojzdelového excentrického ventilu motýľa v skutočnosti nižšie. Odporúča sa, aby bežné civilné systémy vybrali typ stredovej čiary, zatiaľ čo priemyselné systémy s nepretržitou výrobou by mali uprednostňovať trojzubný dizajn. Výrobky Valve Zhongguan Valve predĺžili životnosť v centrálnom motýľovom ventile prostredníctvom optimalizovaného dizajnu a presného spracovania a trojuholníkový motýľový ventil môže dosiahnuť 15 rokov, čo výrazne zníži celkové náklady na používanie používateľov.
