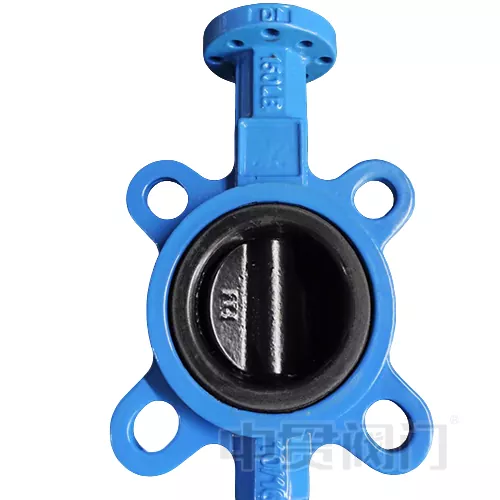

Halarový diskový ventil motýľa

Ventil s motýľmi potiahnutými halarou je skonštruovaný pre extrémne chemické prostredie, využívajúci povlaky Halar (ECTFE) na povrchu disku na dosiahnutie vynikajúcej odolnosti proti korózii. S rozsahom teploty prevádzky -40 ℃ až 150 ℃ (špecifická aplikácia Temp.

Základná funkcia povlaku halar

Halar (etylén-chlórotrifluóretylénový kopolymér, ECTFE) je vysokovýkonný fluórpolymér, ktorý rovnomerne zakrýva povrch motýľovej dosky prostredníctvom procesu elektrostatického postrekovania, aby sa vytvorila hustá ochranná vrstva s hrúbkou 0,5 ~ 1,2 mm. V ventile Disk Butterfly potiahnutého v thehalar sú základné funkcie tohto povlaku:

1. Odolnosť proti chemickej korózii: Môže odolávať 98% kyseliny sírovej, 37% kyseliny chlorovodíkovej, silné alkálie (napríklad 50% NaOH) a organické rozpúšťadlá (ako je acetón, xylén) a rýchlosť korózie je menšia ako 0,01 mm/rok;

2. Odpor teploty: dlhodobý teplotný rozsah teploty -40 ℃ ~ 150 ℃, krátkodobý odpor na 180 ℃ tepelný šok;

3. Nízka priepustnosť: Molekulárna štruktúra je hustá, bráni kovovému substrátu motýľovej dosky z korodovania v dôsledku strednej penetrácie;

4. Odolnosť proti opotrebeniu a antivíznenie: Koeficient povrchového trenia je nízky ako 0,3, čo znižuje adhéziu granulovaných médií a rozširuje údržbársky cyklus.

5. V porovnaní s PTFE alebo PP povlakmi sa mechanická pevnosť halar zvyšuje o viac ako 50%, najmä za častých otváracích a zatváracích podmienok, ktoré môžu zabrániť praskaniu a pádu povlaku.

Štrukturálna optimalizácia:

Aby sa prispôsobili fyzikálnym vlastnostiam halarského povlaku, ventil motýľa s motýľmi, ktorý potiahol, prijíma cielený dizajn:

1. Presné obrábanie motýľovej dosky: Základný materiál je vyrobený z 316L z nehrdzavejúcej ocele alebo duplexnej ocele a drsnosť povrchu je ≤RA3,2 μm otáčaním CNC, čím poskytuje rovnomernú adhéziu pre povlak. Okraj motýľovej dosky je zaokrúhlený, aby sa zabránilo koncentrácii napätia povlaku.

2. Systém obojsmerného tesnenia: Pri sedadle s mäkkým tesniacim ventilom EPDM alebo FKM tvorí „tuhé flexibilné kompozitné“ tesniace rozhranie so štandardom Halar, čím sa dosahuje obojsmerný nulová úniky pri tlaku ≤pn16 (v súlade so štandardom ISO 5208).

3. Prispôsobenie pohonu ISO5211: Horná časť ventilového stonky je vybavená rozhraním štvorcového hriadeľa (v súlade so štandardom ISO5211 F05-F10), ktoré je možné priamo nainštalovať s pneumatickými/elektrickými ovládačmi a chyba výstupu krútiaceho momentu je ≤5%.

Použiteľné médiá a typické scenáre

Ventil Butterfly Coated Halar je navrhnutý pre nasledujúce médiá:

1. Silná kyselina/alkali: ako je elektrotecký roztok (obsahujúci kyselinu chromovú), plynný chlór v mokrom chlor-alkali procese, koncentrát kyseliny fosforečnej;

2. Organické rozpúšťadlá: petrochemické medziprodukty, ako sú benzén, estery, ketóny atď.;

3. Oxidačné médium: peroxid vodíka (koncentrácia <50%), roztok chlóritu sodného;

4. Vysokú čistotu kvapalina: Čistiace prostriedky CIP/SIP vo farmaceutickom priemysle, dodávka vody v Ultrapure.
