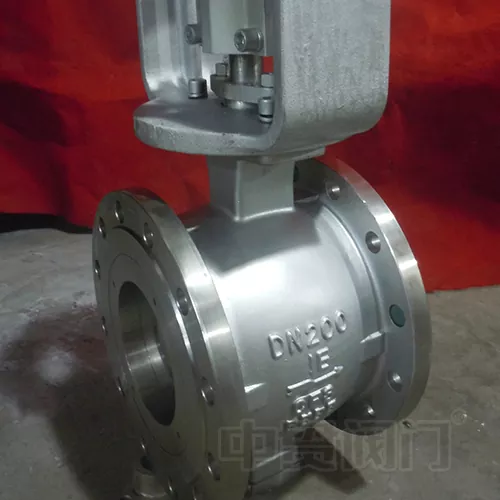

Guľový ventil V-port z nehrdzavejúcej ocele

Guľový ventil Zhongguan Stainless Steel V-Port je vysokovýkonný priemyselný ventil špeciálne navrhnutý pre presnú moduláciu prietoku a náročné prevádzkové podmienky. Je vyrobený z prvotriednej nehrdzavejúcej ocele a zahŕňa pokročilú geometriu guľového tvaru V, vyniká pri manipulácii s korozívnymi kvapalinami, vysokoteplotnými a vysokotlakovými systémami a komplexnými médiami obsahujúcimi suspendované častice alebo vláknité materiály.

Tento ventil nachádza široké uplatnenie v sektoroch petrochemickej rafinácie, výroby energie, metalurgického spracovania, výroby potravín a nápojov, farmaceutickej výroby, celulózy a papiera a ochrany životného prostredia. Je všeobecne uznávaný pre svoju vynikajúcu integritu tesnenia, výnimočnú odolnosť proti opotrebovaniu a predĺženú prevádzkovú životnosť, vďaka čomu je nepostrádateľnou súčasťou moderných systémov riadenia procesov.

Vlastnosti základného dizajnu a technické výhody

1. Presná guľôčková geometria V-Port pre presné ovládanie

Obrys v tvare V opracovaný do povrchu guľôčky umožňuje vysoko presné prietokové charakteristiky, ktoré ponúkajú lineárne aj ekvipercentné krivky riadenia. S pomerom otáčania presahujúcim 100:1 je tento ventil ideálny pre aplikácie vyžadujúce prísnu reguláciu procesov, ako je riadenie prívodu reaktora a vyváženie pomeru prietoku.

2. Samočistiaci účinok strihania Zabraňuje upchávaniu

Keď sa guľôčka V-port otáča, ostrá hrana V-zárezu vytvára silný strihový efekt, ktorý účinne prerezáva vlákna, vlákna buničiny, kaly a pevné častice unášané prúdom tekutiny. Tento jedinečný samočistiaci účinok zabraňuje usadzovaniu média a zaseknutiu ventilu, čo poskytuje výraznú výhodu v náročných aplikáciách zahŕňajúcich papier, kal, odpadovú vodu a iné tekutiny s obsahom pevných látok.

3. Prémiová metalurgia a pokročilé povrchové kalenie

• Základné materiály: Telesá a guľôčky ventilov sú k dispozícii vo variantoch z vysoko kvalitnej nehrdzavejúcej ocele vrátane 304, 316 a CF8M (CF3M), ktoré ponúkajú vynikajúcu odolnosť voči širokému spektru korozívnych médií.

• Vylepšenie povrchu: V extrémne náročných podmienkach môžu byť tesniace povrchy vystužené karbidom volfrámu alebo keramickým povlakom aplikovaným pomocou technológie tepelného striekania vysokorýchlostného kyslíkového paliva (HVOF). Táto úprava dosahuje tvrdosť povrchu až 65 HRC alebo vyššiu, čím sa dramaticky zlepšuje odolnosť proti erózii, oderu a zadretiu a niekoľkonásobne sa predlžuje životnosť v porovnaní s alternatívami bez povrchovej úpravy.

4. Viacero tesniacich riešení pre extrémne teploty a tlak

V závislosti od vašich špecifických servisných požiadaviek ponúkame celý rad konfigurácií tesnenia:

• Mäkké tesnenie (PTFE/PPL): Ideálne pre aplikácie pri okolitej teplote, nízkotlaku a čistých médiách, pričom dosahujú nízke miery úniku ako trieda VI (nulový viditeľný únik).

• Kovové tvrdé tesnenie (kov na kov): Skonštruované pre vysokoteplotné služby až do 450 °C (842 °F), vysokotlakové systémy a abrazívne médiá, pričom udržiava stabilný výkon pri úniku na úrovniach IV až VI.

• Flexibilné grafitové kompozitné tesnenie: Spája vynikajúcu odolnosť voči vysokým teplotám s priaznivou elasticitou, vďaka čomu je obzvlášť vhodné pre parné a termálne olejové systémy.

5. Štandardizované ovládanie a integrácia inteligentného riadenia

• Montážna príruba v súlade s normou ISO 5211: Umožňuje priamu inštaláciu elektrických, pneumatických pohonov alebo pohonov so závitovkou bez použitia náradia, pričom podporuje analógové signály 4 – 20 mA a komunikačné protokoly digitálnej zbernice (napríklad Profibus, Modbus a Foundation Fieldbus) na bezproblémovú integráciu do automatizovaných riadiacich systémov DCS a PLC.

• Predstavec s bezpečnostným inžinierstvom: Vyznačuje sa dizajnom predstavca odolným proti výbuchu v kombinácii s integrovaným uzamykacím mechanizmom dorazu, ktorý zaisťuje bezpečnú a spoľahlivú prevádzku aj pri vysokotlakových rázoch.

6. Univerzálne spôsoby pripojenia a konštrukčné konfigurácie

• Typy pripojení: K dispozícii s prírubou (RF, FF), doštičkou/očkom, so závitom (NPT, BSP), s hrdlovým zvarom a zvarom na tupo, kompatibilné s hlavnými medzinárodnými normami pre potrubia vrátane ANSI, DIN, JIS a GB.

• Konštrukčné možnosti: Ponúkané v štandardnej konfigurácii ovládania cez V-port, ako aj v dizajne dvojitého tesnenia pre obojsmerné vypínanie alebo aplikácie s vysokofrekvenčným zapínaním a vypínaním.

Typické aplikačné odvetvia a scenáre

Sprievodca rýchlym výberom – pomôže vám vybrať ten správny ventil

Na uľahčenie presného výberu ventilu odporúčame poskytnúť nášmu technickému tímu nasledujúce prevádzkové parametre:

• Charakteristika média: Názov, žieravosť, obsah pevných látok (typ a koncentrácia), viskozita

• Prevádzkové podmienky: Rozsah pracovného tlaku, teplotný rozsah, požadovaný prietokový koeficient (Cv/Kv)

• Požiadavky na ovládanie: Požadovaná prietoková charakteristika (lineárna/ekvipercentná), typ pohonu (manuálny/elektrický/pneumatický), preferencia riadiaceho signálu

• Špecifikácie pripojenia: Hodnotenie príruby, plán potrubia, typ koncového pripojenia

Náš skúsený technický personál ponúka bezplatné výpočty veľkostí a služby návrhu vlastných riešení, aby zabezpečili optimálny výkon ventilu pre vašu konkrétnu aplikáciu.

Zabezpečovanie kvality a výrobné normy

• Súlad: Vyrobené v súlade s medzinárodne uznávanými štandardmi vrátane ISO 9001, API 6D, API 607 ​​(požiarna bezpečnosť) a GB/T 12237.

• Prísne testovanie: Každý ventil prechádza 100 % hydrostatickým tlakovým testom, kontrolou netesnosti sedla a spektrálnou analýzou materiálu, aby sa zaručila dodávka bez chýb.

• Vysledovateľnosť: Úplná sledovateľnosť materiálu a komplexná inšpekčná dokumentácia sa uchováva pre záznamy o kvalite.

Záväzok popredajného servisu a záruky

1. Záručná doba: 12 mesiacov od dátumu uvedenia do prevádzky, pokrývajúca výrobné chyby.

2. Doživotná technická podpora: Voľný prístup k nášmu technickému tímu na riešenie problémov, pokyny na údržbu a odporúčania na náhradné diely počas životnosti ventilu.

3. Núdzová odozva: Prioritná 48-hodinová podpora na mieste alebo vzdialená podpora pre kritické zlyhania systému.

Prečo si vybrať Zhongguan?

• Viac ako 18 rokov skúseností s výrobou špecializovaných ventilov

• Exportuje sa do viac ako 30 krajín na piatich kontinentoch

• Možnosť úplného prispôsobenia – na požiadanie sú k dispozícii neštandardné veľkosti, špeciálne zliatiny a vlastné povrchové úpravy

• Prísna kontrola procesu s plne zdokumentovanou sledovateľnosťou kvality

• Konkurenčné ceny s priamou továrenskou dodávkou – žiadne prirážky sprostredkovateľov

Ventil Zhongguan – precízne inžinierstvo pre každú výzvu prietoku.

Pre podrobné technické listy, CAD výkresy alebo personalizovanú pomoc pri výbere neváhajte kontaktovať náš predajný tím. Tešíme sa na budovanie dlhodobého partnerstva s vami.
