Čo je to zváranie na tupo? Aké sú rozdiely medzi BW a SW, prírubové, závitové spojenia?

2026-05-12 0 Nechajte mi správu

Zváranie na tupo je metóda zvárania, pri ktorej sú konce dvoch obrobkov umiestnené proti sebe, zahrievané súčasne po celom koncovom povrchu a tlak je praktický na dosiahnutie atómovej väzby medzi dvoma obrobkami v pevnom stave, čím sa spoja do jedného kusa.

Aby ste to lepšie pochopili, porovnanie je poskytnuté z mnohých uhlov pohľadu:

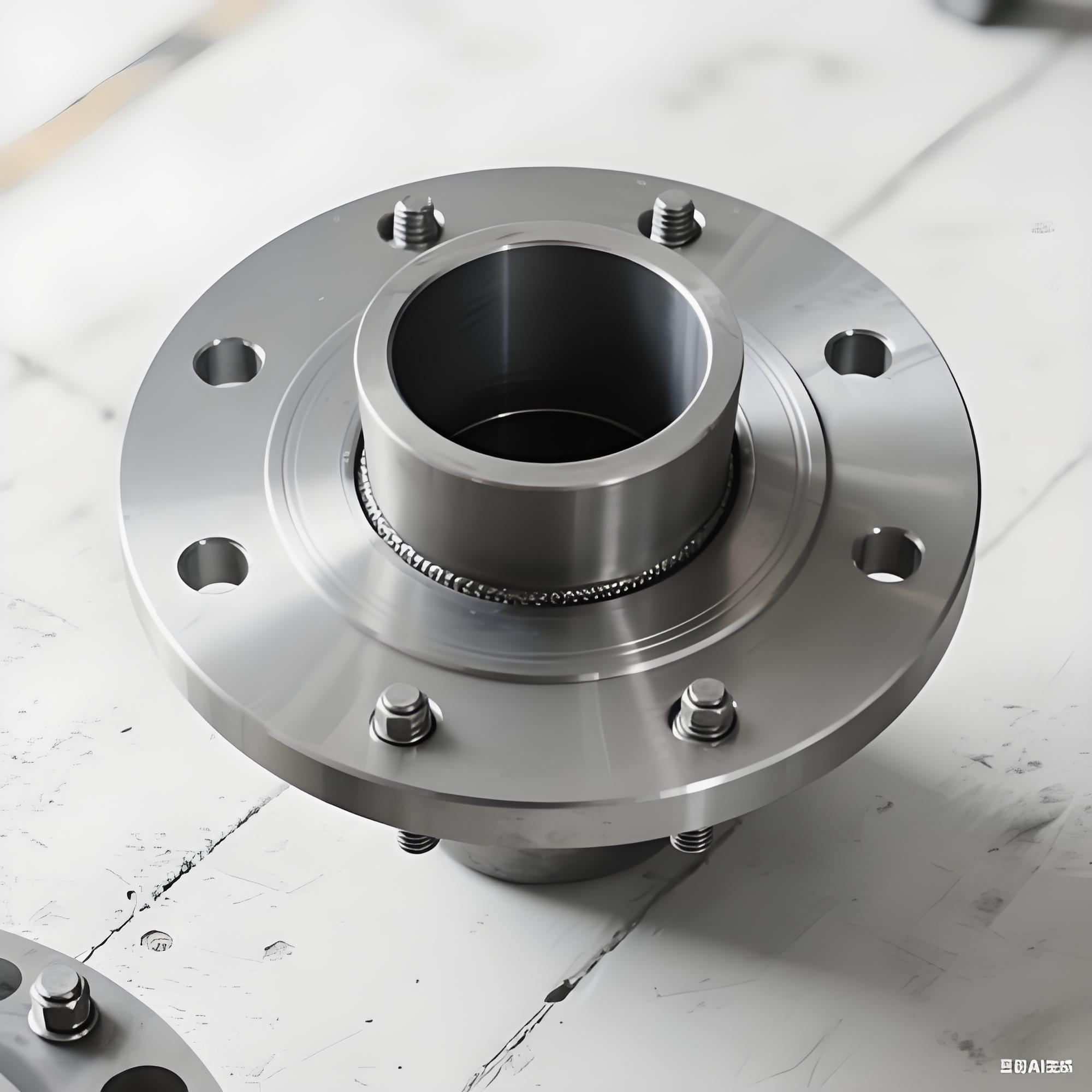

1. Rozdiel od "Socket Welding" (všeobecne používaného pre potrubia s malým priemerom)

Porovnávacia položka	Zváranie na tupo	Zásuvkové zváranie
Spôsob pripojenia	Konce sú zarovnané do jednej roviny a priamo zvarené	Jeden koniec je zasunutý do druhého a z vonkajšej strany zvarený kútovým zváraním
Rozsah veľkosti potrubia	Zvyčajne sa používa pre DN50 a vyššie	Zvyčajne sa používa pre DN50 a menšie
Typ zvaru	Tupý zvar, plný prienik	Kútový zvar, nie úplne penetrovaný
Vnútorná medzera	Žiadny schod, hladká vnútorná stena	Existuje medzera, v ktorej sa môže hromadiť médium alebo spôsobiť koróziu
Metóda kontroly	Možno röntgenovať (RT), vysoká spoľahlivosť	Ťažké röntgenové vyšetrenie (RT), väčšinou MT alebo PT
Schopnosť pevnosti	Schopný odolávať vyšším tlakom, teplotám a únavovým zaťaženiam	Vhodné pre nízkotlakové a statické podmienky

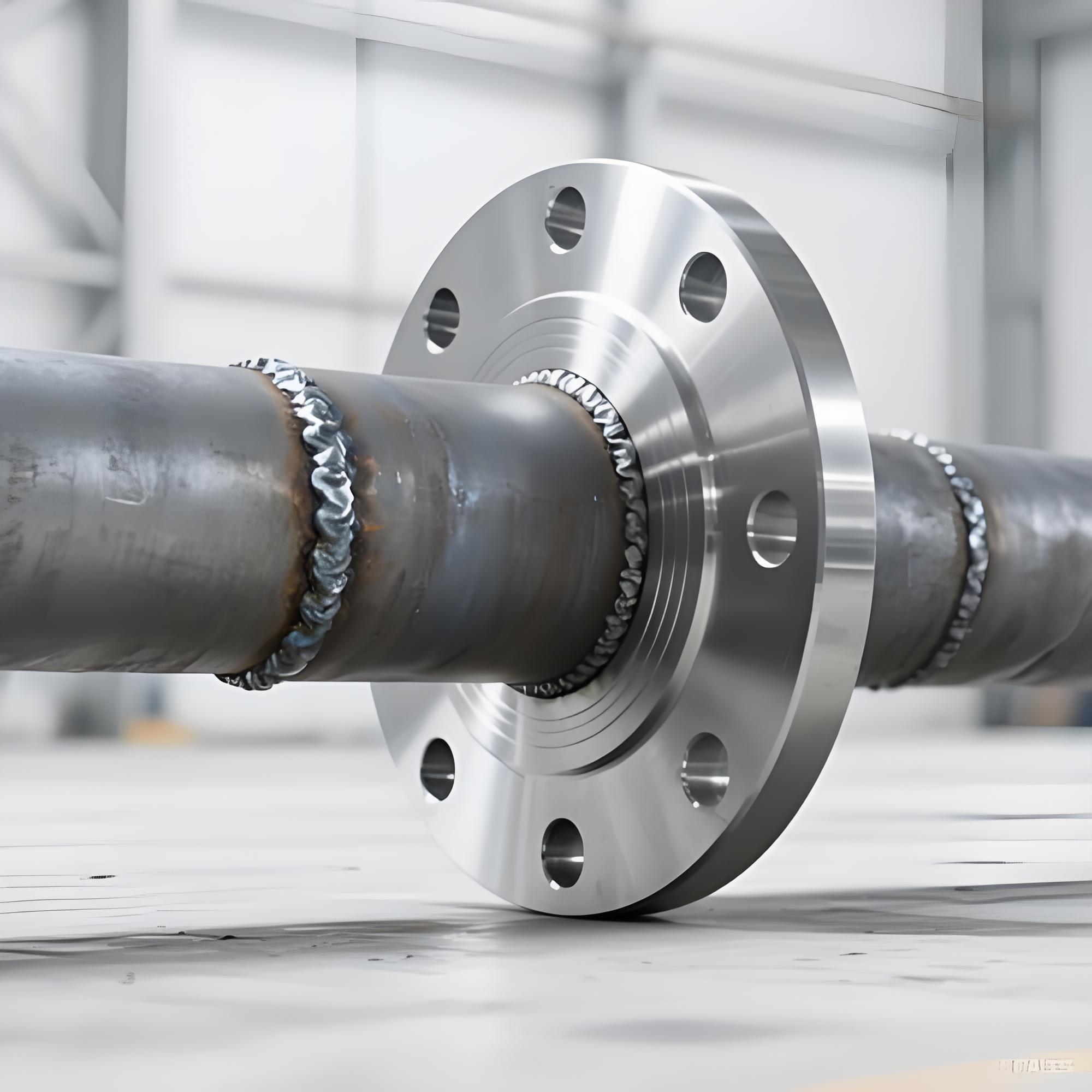

2. Rozdiel od "prírubového pripojenia" (bežne používaného pre ventily a rozhrania zariadení)

Porovnávacia položka	Zváranie na tupo	Prírubové pripojenie
Spojenie Príroda	Trvalé, neodstrániteľné	Odnímateľný, ľahko sa udržiava a vymieňa
Bod tesnenia	Žiadne tesnenie; samotný zvar je tesnenie	Spolieha sa na tesnenia a skrutky; existujú potenciálne miesta úniku
Servisné podmienky	Vysoká teplota, vysoký tlak, silné teplotné cykly	Konvenčné podmienky, môžu byť vylepšené rôznymi hodnotami tesnení
Inštalácia a údržba	Vyžaduje kvalifikovaného zvárača; ťažko upraviteľné po zváraní	Rýchla montáž s dotiahnutím skrutiek; vhodné na kontrolu
Hmotnosť a priestor	Kompaktná konštrukcia, žiadne príruby, šetrí miesto a materiál	Príruby zaberajú viac miesta, zvyšujú hmotnosť a náklady
Typické aplikácie	Hlavné parné potrubia, vodíkové servisné potrubia, vysokoteplotné vysokotlakové ventilové spojenia	Rozhrania zariadení, ventily alebo časti potrubia vyžadujúce pravidelnú demontáž

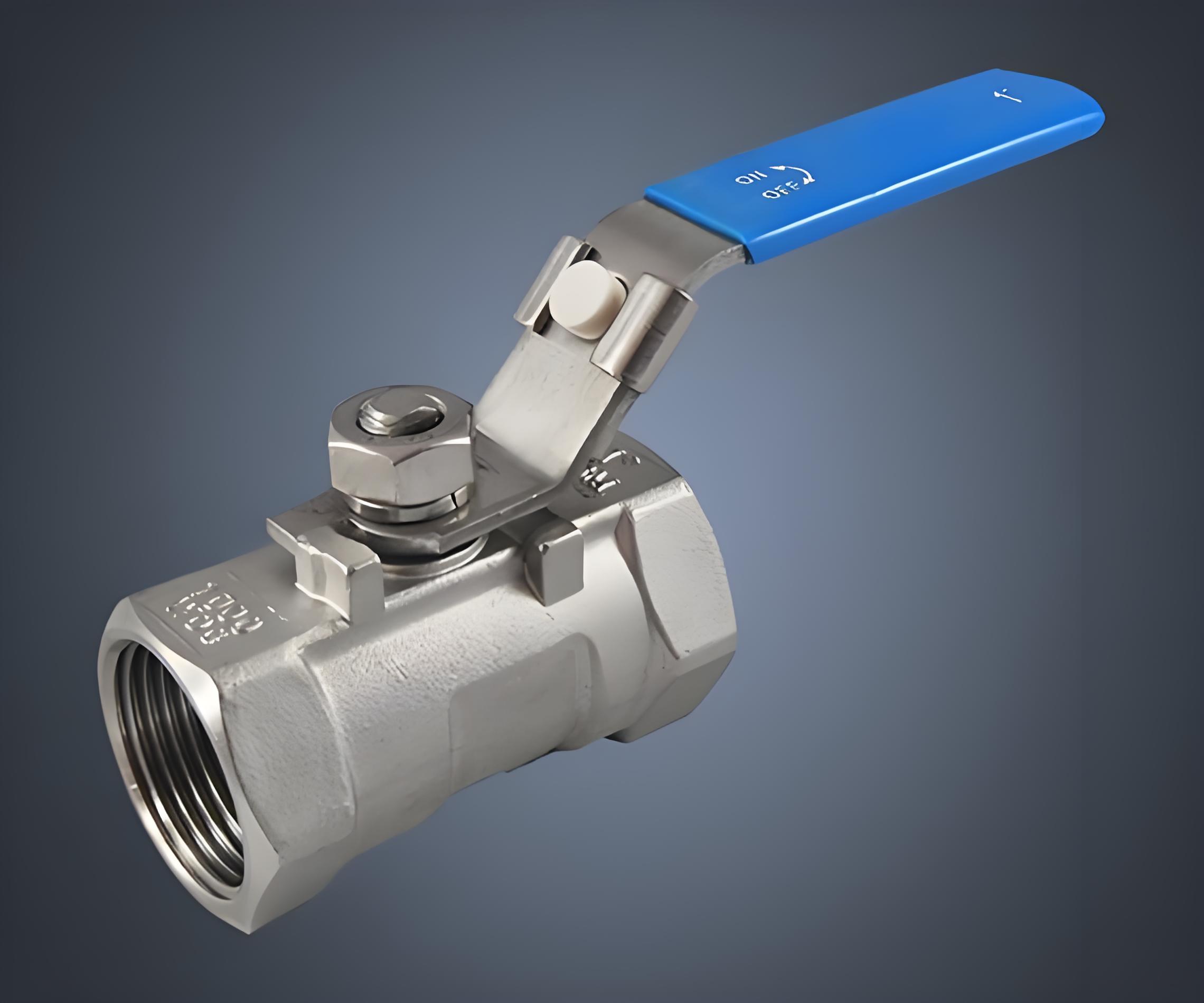

3. Rozdiel od "závitového pripojenia" (bežne používaného pre malý otvor, nízky tlak)

Porovnávacia položka	Zváranie na tupo	Závitové pripojenie
Spoľahlivosť tesnenia	Extrémne vysoká, bez úniku (ak je zvar zdravý)	Nízka, spolieha sa na tmel alebo PTFE pásku; sa môže pri vibráciách uvoľniť
Limit tlaku/teploty	Môže byť použitý pre ultra vysoký tlak a ultra vysokú teplotu	Obmedzené na stredný/nízky tlak a normálnu alebo strednú teplotu
Sila pripojenia	Integrálne tavené, pevnosť blízka základnému kovu	Koncentrácia stresu v koreni vlákna
Náročnosť inštalácie	Vyžaduje zváracie vybavenie a kvalifikovaného zvárača	Potrebuje iba ručné nástroje; možno rýchlo zložiť na mieste
Riziko úniku	Takmer žiadny únik, ak je zvar zdravý	K úniku môže postupne dochádzať pri striedaní teplôt alebo vibráciách

Zhrnutie: Kedy zvoliť „zváranie na tupo“?·
Veľkosť potrubia≥ DN50
servis:vysoká teplota (napr. nad 450 °C) alebo vysoký tlak (napr. nad 10 MPa)
Vyžaduje sa nulové riziko úniku, napr. toxické, horľavé alebo výbušné médiá
Potrubie musí byť röntgenovo spracované na kontrolu kvality zvaru
Dlhá životnosť, minimálna alebo žiadna očakávaná údržba (napr. hlavné parné potrubia v elektrárňach)

Jednou vetou: Zváranie na tupo je najsilnejší, najspoľahlivejší a nerozoberateľný spôsob spojenia, vhodný pre veľké diery, vysokoteplotné, vysokotlakové a bezúnikové ťažké prevádzkové podmienky.
