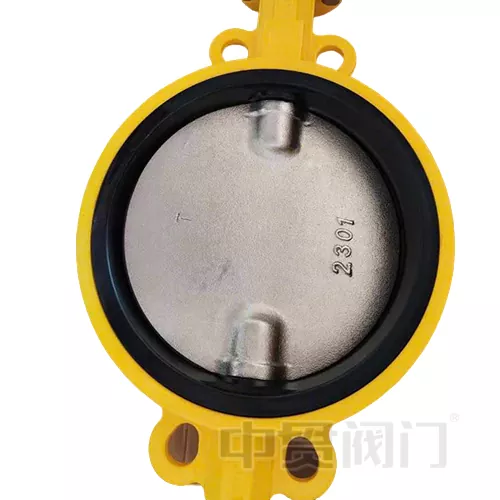

Dizajn s polovičným kmeňom ventil motýľa

Dizajn polovičného dizajnu Butterfly Ventil má iba jeden rozdiel s druhým pravidelným ventilom motýľov, stonky majú dve fázy, môžu tiež nazvať hriadeľ rozdeleného ventilu, znamená to zníženie prierezu a viac významu k hodnote KV. Ak hľadáte tento druh ventilu pre svoj priemysel alebo projekty, ventil s polovičným kmeňom je dobrá voľba, každý materiál s jednou časťou a hornú prírubu alebo tvar stonky, všetko sa dá prispôsobiť.

Výnosy z výkonu a použiteľné hranice

1. Ekonomické a ľahko sa udržiavajú:

Výrobné náklady na polovičný ventil motýľa sú iba 70% z plného ventilu motýľa stonky a nie je potrebné udržiavať spodnú skrinku;

2. Optimalizácia pre scenáre nízkeho napätia:

Pracovný tlak< PN16, použiteľná teplota -10 ° C ~ 120 ° C (tesnenie EPDM) / -20 ° C ~ 80 ° C (tesnenie NBR);

Hodnota CV koeficientu prietoku je o 40% vyššia ako hodnota bránového ventilu toho istého priemeru a strata tlaku je <0,2 bar (pri prietokovej rýchlosti 2 m/s).

3. Flexibilita inštalácie:

Ventil motýľa s polovičnou stonkou sa môže inštalovať vodorovne alebo vertikálne a teleso ventilu sa môže vybrať v liatine (GGG50) alebo z nehrdzavejúcej ocele (CF8M);

Prispôsobenie dizajnu klipu na projekty renovácie potrubia s obmedzeným priestorom (napr. Rozšírenie potrubia zariadenia).

4. Typická kompatibilita médií:

a. Čistá voda, cirkulujúca chladiaca voda, nízkotlaková para (≤ 1,6 MPa);

b. B. Neutrálne oleje (viskozita ≤220cst), vzduch a iné nekorozívne plyny;

c. koncentrácia kyslých a alkalických kvapalín (pH 5 ~ 9)
