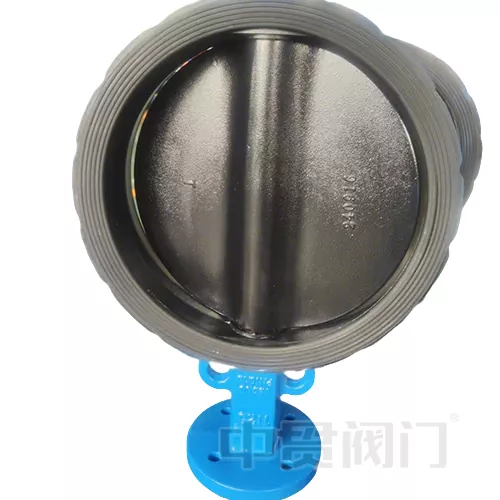

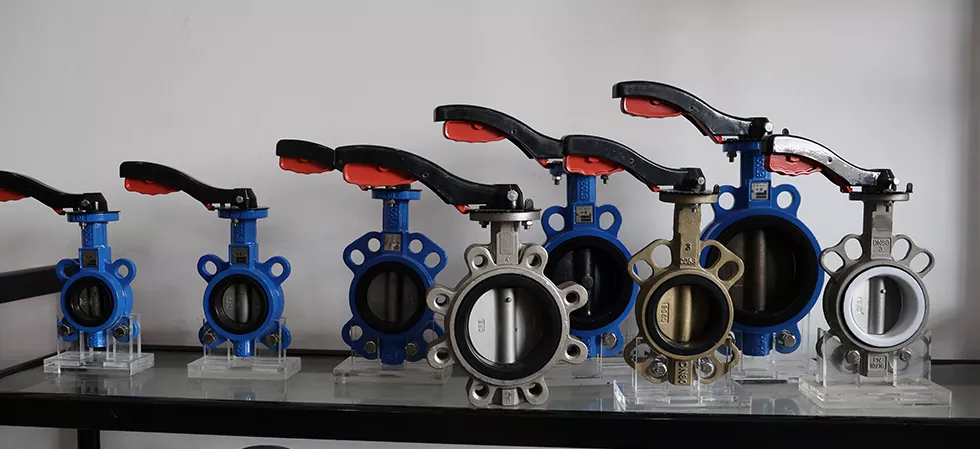

EN593 Dizajn Štandardný motýľový ventil

Ako dôležitá špecifikácia v oblasti priemyselných ventilov v Európe poskytuje návrhový štandard EN593 systematický rámec pre návrh, výrobu a testovanie kovových motýľových ventilov. Tento článok bude hlboko analyzovať základné požiadavky štandardných a preskúmať technické výhody ventilov motýľov, ktoré spĺňajú tento štandard (en 593 konštrukčný štandardný motýľový ventil) v priemyselných scenároch.

Základné špecifikácie štandardu EN593

EN593 bol vyvinutý Európskym výborom pre štandardizáciu (CEN) a je použiteľný na konštrukciu kovových motýľov ventily v plynovodných systémoch s prírubom alebo zadkom, pokrývajúcich izoláciu, reguláciu a kontrolné funkcie. Medzi jeho technické vrcholy patrí:

Rozsah tlaku a veľkosti:

1. Nominálny tlak (PN): 2,5 až 40 bar; American Standard Grade (trieda): 150 až 300;

2. Nominálny priemer (DN): DN20 až DN2400, s maximálnou podporou konštrukcie priemeru 2,4 metrov (DN2400);

3. Špeciálne aplikácie (napríklad riadenie procesu) vyžadujú odkaz na doplnkové normy EN1349 a EN60534-2-1.

Požiadavky na materiál a štrukturálne:

1. Teleso ventilu musí byť vyrobené z kovu odolného voči korózii (ako je uhlíková oceľ, nehrdzavejúca oceľ alebo duplexná oceľ) a spĺňa certifikáciu materiálu EN 10204;

2. V ventilovej stonke a motýľovej doske musia mať torznú pevnosť a tesnenie sedadla ventilu musí byť prispôsobené na mäkké tesnenia (EPDM/FKM) alebo tvrdé tesnenia kovu do kovu;

3. Rozmery prírubového pripojenia sa prísne riadia štandardom EN 558, aby sa zabezpečila globálna zameniteľnosť.

Špecifikácie testu výkonnosti:

1. Testujte tesnenie: Podľa štandardu ISO 5208 sa nulová únik dosiahne 1,1 -násobkom menovitého tlaku;

2. Overenie prevádzkového krútiaceho momentu: Po inštalácii ovládača musí prejsť 1 000 testov otvárania a zatváracieho cyklu a kolísanie krútiaceho momentu je <5%;

3. Test pevnosti tlaku: Teleso ventilu musí vydržať test hydrostatického tlaku 1,5 -násobok tlaku PN počas 3 minút bez deformácie

Ouren593 Dizajn Štandardný motýľový ventil prísne dodržiavajte tieto štandardy, ak potrebujete potvrdiť ďalší štandard, kontaktujte nás.

Technické výhody

Technické výhody:

Butterfly ventil, ktorý je v súlade so štandardom EN593 (EN593 Design Standard Butterfly Valve), funguje dobre v nasledujúcich scenároch:

Adaptabilita pre tvrdé médiá:

1. Optimalizáciou povrchu dosky motýľa s halarou, PTFE alebo kovovým pokovovaním môže vydržať silnú kyselinu, vysokoteplotnú paru a abrazívne granulárne médiá13;

2. Napríklad ventil DN1600 vydrží koróziu H2S pri podmienkach 150 ℃ a PN16 po dlhú dobu v systéme zotavenia síry petrochemického zariadenia.

Vysokoúčinný dizajn tesnenia:

1. Štruktúra obojsmernej tesnenia (dvojitá excentrická alebo trojitá excentrická) znižuje trenie otvárania a zatvárania a rozširuje životnosť sedadla ventilu;

2. Úloha sedadla v oblasti mäkkého tesnenia dosahuje triedu VI (tesnenie na úrovni bubliny) a tvrdé tesnenie spĺňa štandard požiarnej bezpečnosti (API 607).

Potenciál inteligentného modernizácie

1. Štandardizované rozhranie štvorcového hriadeľa ISO5211 (F05-F25) podporuje rýchlu integráciu elektrických/pneumatických ovládačov;

2. V kombinácii s priemyselným internetom vecí (IIOT) je možné v reálnom čase monitorovať údaje o momente ventilu, teplote a výstražnom výstražnom úniku.
