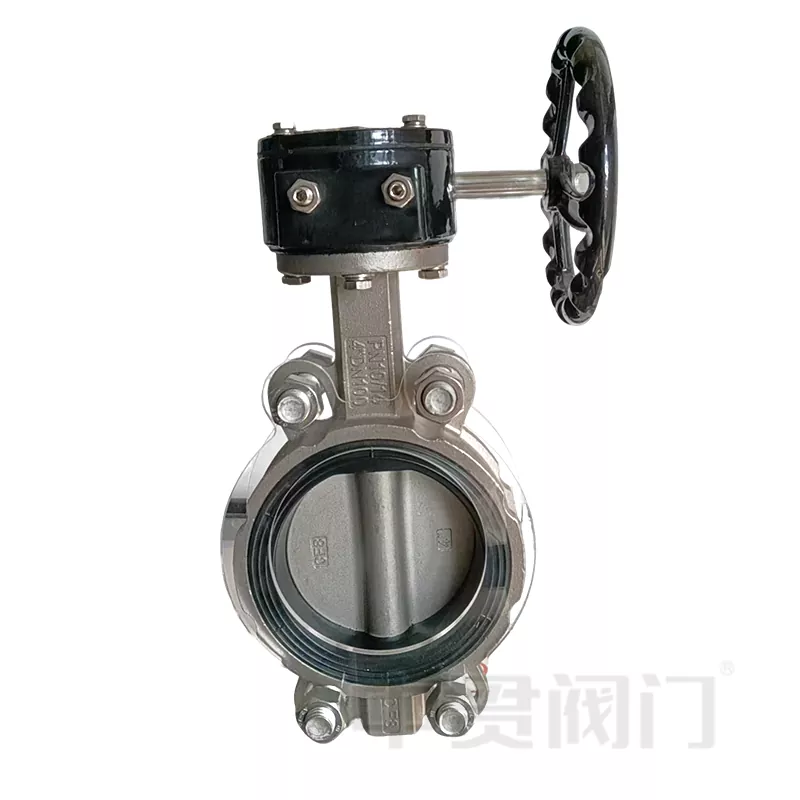

Motýľový ventil Zhongguan Valve z nehrdzavejúcej ocele 304 alebo 316 využíva pokročilú tesniacu štruktúru. Aby sme sa vyhli obmedzeniam bežných škrtiacich klapiek pri znášaní vysokých teplôt a tlakov, zaviedli sme trojité excentrické kovové tvrdé tesnenie. Vďaka presnému lícovaniu medzi sedlom ventilu a tesniacou plochou to účinne zlepšuje stabilitu tesnenia ventilu pri vysokotlakových podmienkach.

(položka)	(Špecifikácie)
Stupeň materiálu	ASTM A351 CF8 (304), CF8M (316), CF3M (316L)
Nominálny priemer	DN40 - DN1600 (Podpora prispôsobenia pre väčšie veľkosti)
Hodnotenie tlaku	PN10, PN16, PN25, trieda 150, trieda 300
Typ tesnenia	Mäkké tesnenie (EPDM, PTFE) / kovové tvrdé tesnenie (trojité excentrické)
Spôsob pripojenia	Oblátka, očko, príruba, U-sekcia
Štandardné dodržiavanie	API 609, ASME B16.34, GB/T 12238, ISO 5211
Prevádzková teplota	-29 °C až 425 °C (v závislosti od materiálu tesnenia)

Technické výhody a konštrukčné vlastnosti

Motýľový ventil Zhongguan Valve z nehrdzavejúcej ocele 304 alebo 316 je navrhnutý s ohľadom na rozmanitosť médií od počiatočných fáz:

Stabilita materiálu: Telo ventilu je vyrobené z nehrdzavejúcej ocele triedy 304 alebo 316, ktorá má silnú odolnosť voči oxidácii a korózii kyselinou / zásadou.

Trojitý excentrický dizajn: Využitím trojitej excentrickej kovovej tvrdej tesniacej štruktúry sa tesniaci povrch po otvorení okamžite uvoľní, čím sa zníži trenie; pri zatváraní dosahuje kompenzačný efekt zvýšenia tesnosti pri zvyšovaní krútiaceho momentu.

Technológia viacvrstvového tesnenia: Okraj motýľovej dosky z nehrdzavejúcej ocele využíva viacvrstvové mäkké a tvrdé naskladané tesniace krúžky, ktoré vyrovnávajú tuhosť kovu s tesnosťou elastického tesnenia.

Rôzne spôsoby pohonu: Ručná rukoväť, pohon so závitovkovým prevodom, pneumatické, elektrické alebo hydraulické pohony je možné zvoliť podľa podmienok na mieste.

Priemyselné aplikácie

Vďaka vynikajúcim materiálovým vlastnostiam klapiek z nehrdzavejúcej ocele triedy 304 alebo 316 pokrývajú ich aplikácie širokú škálu oblastí, od základného zásobovania vodou a odvodňovania až po zložité procesy:

Inžinierstvo úpravy vody: Mestské zásobovanie vodou, odsoľovanie morskej vody a čistenie priemyselných odpadových vôd.

Chemické a farmaceutické: Preprava korozívnych médií (pre vysokú odolnosť proti korózii sa odporúča trieda 316L).

Potraviny a nápoje: Precízne leštené sanitárne klapky, ktoré spĺňajú príslušné hygienické a bezpečnostné požiadavky.

HVAC: Systémy cirkulácie teplej a studenej vody, zabezpečujúce dlhodobú prevádzku bez únikov.

Energia a námorníctvo: Systémy chladenia morskou vodou a napájacie potrubie kotlov.

Prečo si vybrať Zhongguan Valve?

Ako dodávateľ ventilov v Číne s dlhoročnými skúsenosťami v tomto odvetví spoločnosť Zhongguan Valve vyvinula jedinečné výrobné a servisné výhody:

1. 19 rokov profesionálnych výrobných skúseností

Zameriavame sa na výrobu ventilov od roku 2005. Využitím našich dvoch hlavných výrobných základní v Tianjin (so zameraním na liatinové hydraulické ventily v severnej Číne) a Wenzhou (so zameraním na priemyselné ventily z nehrdzavejúcej ocele v južnej Číne) sme dosiahli integrovanú dodávku naprieč všetkými materiálmi a celým priemyselným reťazcom.

2. Kompletné výrobné zariadenia Naša továreň je vybavená kompletnou výrobnou linkou vrátane strojov na tlakové skúšky, zariadení na presnú inštaláciu sediel ventilov, strojov na inštaláciu puzdier a automatických značkovacích strojov. Každý škrtiaci ventil z nehrdzavejúcej ocele triedy 304 alebo 316 sa pred opustením továrne podrobuje prísnym tlakovým testom a kalibrácii krútiaceho momentu.

3. Schopnosť globálneho zásobovania Naše série klapiek z nehrdzavejúcej ocele sú najpredávanejšími exportnými produktmi, dlhodobými dodávateľmi do juhovýchodnej Ázie a piatich krajín Strednej Ázie. Vďaka stabilnej kvalite a vysokej nákladovej efektívnosti sme si získali dobrú povesť v zámorských distribučných kanáloch.

Často kladené otázky (FAQ)

Otázka: Aký je rozdiel medzi nehrdzavejúcou oceľou 304 a 316 v aplikáciách škrtiacich klapiek?

A: Nerezová oceľ 304 je vhodná pre bežné sladkovodné a neutrálne korozívne prostredia; Nerezová oceľ 316 má vďaka pridaniu molybdénu lepšiu odolnosť proti jamkovej korózii v prostrediach obsahujúcich chloridové ióny (ako je morská voda) alebo v prostredí so silnou kyselinou a zásadou. Otázka: Ako si vybrať vhodný tesniaci materiál?

Odpoveď: Ak je teplota média nižšia ako 120 °C a nedochádza k silnej korózii, je možné zvoliť mäkké tesnenia EPDM; pre vysokoteplotné, vysokotlakové alebo abrazívne podmienky sa odporúča zvoliť kovové tesnenie škrtiacej klapky triedy 304 alebo 316 z nehrdzavejúcej ocele.

Otázka: Podporujete neštandardné prispôsobenie?

A: Áno. Ventil Zhongguan je možné prispôsobiť podľa tlaku v potrubí (PN / trieda) a spôsobu pripojenia (príruba / plátok / oko).
