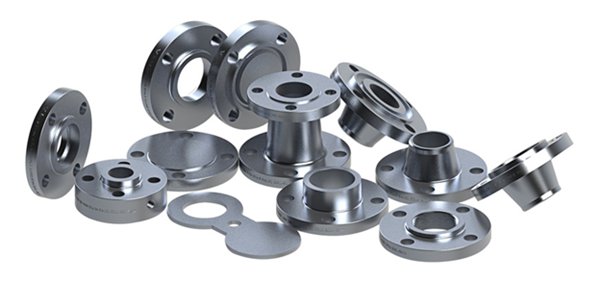

Čo je prírubové spojenie?
Prírubové spojenie je spôsob pripojenia, ktorý široko používa odnímateľné mechanické. Na pevné spojenie rúrok, ventilov alebo zariadení sa často používa dvojica prírub, tesniace tesnenie a skrutky a matice.
Jeho kľúčovým princípom je:použitie uťahovacej sily skrutiek na stlačenie tesniaceho tesnenia medzi prírubami, čím sa chráni kvapalina (kvapalina alebo plyn) pred únikom.

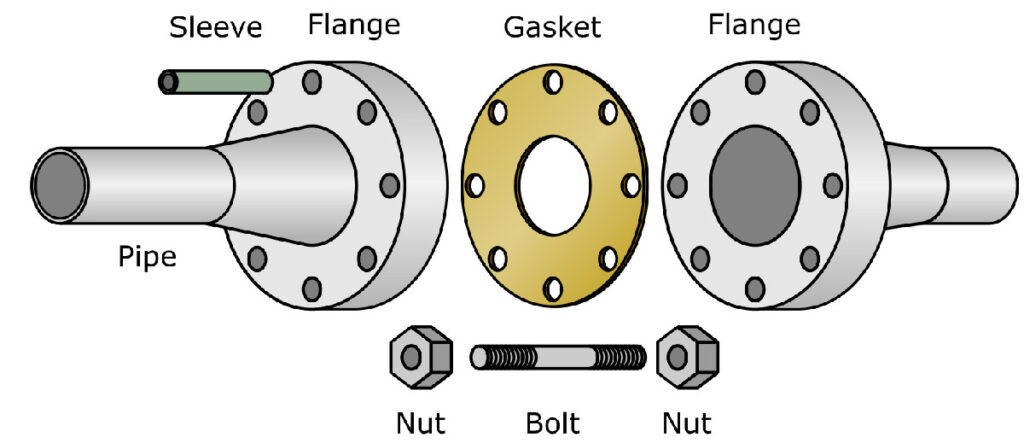

Typický prírubový spoj zahŕňajúci nasledujúce štyri hlavné časti:
Príruba: Diel v tvare disku pripevnený ku koncu potrubia alebo portu zariadenia, zvyčajne s otvormi pre skrutky.
Tesniace tesnenie: Vložte medzi tesniace plochy dvoch prírub, zatlačí sa na utesnenie.
Skrutky a matice: Prejdite cez otvory pre skrutky na prírubách, aby ste dodali uchopovaciu silu.
Tesniaca tvár: Povrch príruby, ktorý sa približuje k tesneniu; existuje v rôznych typoch (napr. vyvýšená tvár, mužská/ženská tvár atď.).
Hlavné výhody:
Vysoká výhoda a robustné tesnenie: Kvalifikácia na manipuláciu s vysokotlakovými, vysokoteplotnými alebo erozívnymi médiami.
Jednoduchá demontáž a údržba: Prípojku možno ľahko otvoriť na čistenie potrubia, kontrolu zariadenia alebo výmenu dielov.
Dobrá nahraditeľnosť: Príruby spĺňajú národné normy (napr. GB), normy chemického priemyslu (napr. HG), normy strojárskeho priemyslu (napr. JB) a medzinárodné normy (napr. ANSI/ASME, DIN). Produkty od rôznych výrobcov je možné striedať pod podmienkou, že budú dodržiavať rovnaký štandard.
Všeobecné aplikácie:
Potrubné inžinierstvo: Pripojenie potrubí k potrubiam, potrubia k ventilom a potrubia k čerpadlám.
Tlaková nádoba: Prídavné zariadenia pre šachty a rukoväte na reakčných nádobách a nádržiach.
Bod pripojenia: Vstupné a výstupné spoje kompenzátorov tlaku a spoje medzi plášťom kanála a plášťom výmenníkov tepla.
Výrobné systémy a verejné služby: Ropa, chemikálie, zemný plyn, úprava vody, vykurovacie systémy atď.
Jednoduché porovnanie s inými spôsobmi pripojenia:
V porovnaní so zváraním: Prírubové spoje sú odnímateľné, ale sú drahšie a môžu spôsobiť ďalšie možné miesta úniku.
V porovnaní so závitovými pripojeniami: Prírubové spoje znesú vyššie tlaky a prispôsobia sa väčším priemerom potrubia, ale ich inštalácia je komplikovanejšia a vyžadujú si viac miesta.
Jednoduché zhrnutie: Ak existuje požiadavka odolávať vysokému tlaku, riešiť veľké priemery rúr alebo vyžadovať častú demontáž kvôli servisu, prírubové spojenie je zvyčajne obľúbenou metódou. Najbežnejším príkladom sú spojky na hasiacich vodovodných potrubiach alebo továrenských parných potrubiach, ktoré zvýrazňujú „vyvýšené kotúče“ a sú upevnené kruhom skrutiek.
