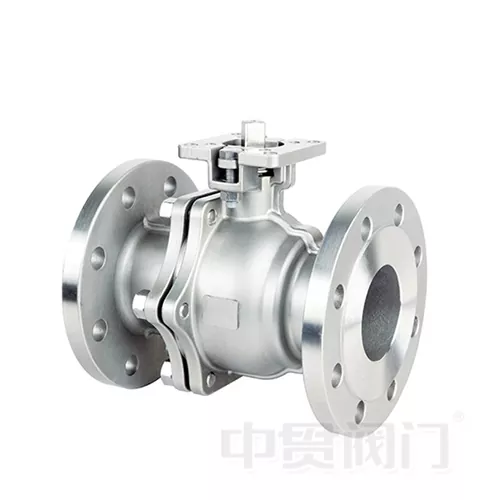

ASME štandardný prírubový guľový ventil z nehrdzavejúcej ocele s vysokou platformou

ASME štandardný prírubový vysokoplatformný guľový ventil z nehrdzavejúcej ocele je priemyselný ventil profesionálnej kvality navrhnutý tak, aby zvládal korozívne médiá, podmienky vysokej teploty / vysokého tlaku a prísne požiadavky na tesnenie v systémoch riadenia tekutín.

Teleso ventilu a všetky zmáčané časti sú vyrobené z prvotriednej nehrdzavejúcej ocele (k dispozícii CF8 / CF8M / CF3M) v kombinácii so štandardnými prírubami ASME B16.5, aby sa zabezpečilo bezpečné a spoľahlivé pripojenie k potrubným systémom. V porovnaní s konvenčnými guľovými ventilmi jedinečnýintegrovaný dizajn na vysokej platformeje vybavený štandardizovanou montážnou podložkou ISO 5211 priamo na vrchu tela ventilu, čo umožňuje rýchlu inštaláciu pneumatických, elektrických alebo elektrohydraulických pohonov bez dodatočných konzol.

Ako jeden zo základných produktovVentil ZhongguanTento guľový ventil sa široko používa pri prenose ropy a plynu, systémoch chemických reaktorov, potravinárskych sanitárnych linkách, farmaceutických systémoch čistenej vody, odsoľovaní morskej vody a systémoch morského balastu. S vynikajúcou odolnosťou proti korózii, tesnením s nulovým únikom bubliniek a protipožiarnym dizajnom poskytuje dlhodobú stabilnú prevádzku a zároveň výrazne znižuje frekvenciu údržby a celkové náklady na vlastníctvo.

Kľúčové technické výhody

1. Vynikajúca odolnosť proti korózii a vysokej teplote

• Materiálové možnosti: Telo ventilu a guľa vyrobené z CF8 / CF8M (nerezová oceľ 304 / 316) alebo CF3M vyššej triedy (316L). Optimalizovaný obsah niklu, chrómu a molybdénu poskytuje vynikajúcu odolnosť voči kyseline sírovej, kyseline chlorovodíkovej, alkalickým roztokom, posypovej soli a rôznym organickým rozpúšťadlám.
• Teplotný rozsah: Vhodné pre -29°C až +250°C (rozšíriteľné do +350°C s možnosťou vysokoteplotného balenia). Funguje spoľahlivo v parných potrubiach, horúcich olejových systémoch a iných vysokoteplotných aplikáciách bez zlyhania tesnenia alebo deformácie tela.
• Kompatibilné médiá: Surová ropa, zemný plyn, roztoky kyselín/zásad, morská voda, farmaceutické rozpúšťadlá, potravinárske materiály, médiá obsahujúce chlór atď.

2. Bubble-Tight Nula Leakage + Fire-Safe Design

• Hodnotenie netesnosti: Testované podľa ISO 5208 Trieda VI (tesné pre bubliny) – bez viditeľného úniku pri menovitom tlaku. Ideálne pre toxické, horľavé alebo vysokohodnotné médiá.
• Protipožiarna konštrukcia: Sekundárna tesniaca plocha kov na kov medzi guľou a sedlom. Aj po vyhorení mäkkého sedla si ventil zachová základné uzatvorenie a spĺňa protipožiarne normy API 607 ​​/ ISO 10497.
• Antistatický dizajn: Antistatická pružina medzi driekom a guľou zaisťuje spoľahlivé rozptýlenie náboja, čím sa eliminuje riziko výbuchu spôsobeného statickou elektrinou.

3. Integrovaná vysokoplatformová štruktúra – montáž pohonu za 5 minút

• Štandardné rozhranie: Vysoká platforma je v súlade s ISO 5211, priamo sa zhoduje s hlavnými značkami pneumatických a elektrických pohonov – nevyžadujú sa žiadne vlastné adaptérové ​​dosky ani konzoly.
• Efektívnosť inštalácie: Montáž pohonu na mieste vyžaduje iba skrutkovanie + spojku hriadeľa. Jedna osoba môže dokončiť prácu za 5 minút, čím ušetrí 2/3 času inštalácie v porovnaní s tradičnými ventilmi namontovanými na konzole.
• Prevádzková stabilita: Integrovaná platforma skracuje prenosovú vzdialenosť medzi pohonom a hriadeľom, čím sa znižuje vôľa a zlepšuje sa životnosť cyklu a presnosť spätnej väzby polohy.

4. Nízky prietokový odpor a vysoká Cv hodnota – úspora energie

• Dizajn prietokovej dráhy: Dizajn s plným alebo štandardným otvorom s hladkými vnútornými obrysmi minimalizuje pokles tlaku. Modely s plným priemerom poskytujú hodnotu Cv takmer identickú s potrubím rovnakej veľkosti, pričom zachovávajú pôvodné charakteristiky prietoku systému.
• Úspora energie: Nízky prietokový odpor znamená zníženú spotrebu energie pri čerpaní. Pri nepretržitej prevádzke 24 hodín denne, 7 dní v týždni v chemických čistiarňach vody môžu byť ročné úspory elektrickej energie značné.

5. Viacúrovňová prevencia úniku a dlhá životnosť

• Tesnenie vretena: Tesnenie V-krúžku PTFE s pružinovým predpätím automaticky kompenzuje opotrebenie – nie je potrebné časté uťahovanie upchávky.
• Podpora guľôčky: Konštrukcia plávajúcej gule alebo guľôčky namontovaná na čape (v závislosti od veľkosti) so samomazacími puzdrami znižuje krútiaci moment a predlžuje životnosť. Testované na > 50 000 spínacích cyklov na GB/T 12237.

Typické aplikácie a odvetvia

Jednoduchá inštalácia a nízka údržba

• Prírubové pripojenie: Vyhovuje ASME B16.5 (trieda 150 / 300 / 600). Priama montáž na štandardné príruby potrubia – nie sú potrebné žiadne úpravy.
• Rýchla demontáž: Pohon priskrutkovaný priamo k plošine. Demontáž pohonu pri manuálnom núdzovom ovládaní alebo kontrole neovplyvní telo ventilu ani pripojenie potrubia.
• Údržba na linke: Vybrané modely podporujú demontáž na linke (skontrolujte konkrétny dizajn) – vymeňte sedlá alebo tesnenia bez odstránenia celého ventilu z potrubia, čo výrazne znižuje prestoje.
• Interval údržby: Za normálnych podmienok kontrolujte tesnenie upchávky a prevádzkový krútiaci moment každých 12 mesiacov. Skutočná životnosť môže presiahnuť 5 rokov v závislosti od média a frekvencie cyklov.

Technické špecifikácie

Dostupné možnosti

• Typ pohonu: Manuálny závitovkový prevod / Jednočinný/Dvojčinný pneumatický / Elektrický (24V/110V/220V/380V)/Elektrohydraulický
• Materiál sedadla: PTFE / RPTFE / PEEK / Kovové tvrdé tesnenie
• Ošetrenie guľôčok: zrkadlovo leštené / nitridované kalenie / povlak z karbidu volfrámu
• Špeciálne možnosti: Uzamykacie zariadenie / Purge port / Predĺžená stopka / Izolačný plášť

Prečo si vybrať Zhongguan Valve?

• Výrobné normy: Prísny súlad s normami ASME, API, ISO, GB/T. K dispozícii sú materiálové certifikáty, správy o tlakových skúškach a certifikácie požiarnej bezpečnosti.
• Zabezpečenie kvality: 100% továrenské tlakové testovanie + testovanie tesnenia. Každý ventil zaručene spĺňa stanovené parametre.
• Rýchla odozva: Štandardne skladované produkty odoslané do 24 hodín. Neštandardné / vlastné objednávky dodané do 2-4 týždňov.
• Technická podpora: Kompletný servis od výpočtu veľkosti a návodu na inštaláciu až po popredajnú údržbu.

Odoslať dopyt

Pre podrobnú cenovú ponuku, technické výkresy, veľkostné listy alebo vzorky vyplňte prosím nižšie uvedený formulár alebokontaktujte náspriamo.
