NDT je skratka pre nedeštruktívne testovanie. Ako už názov napovedá, ide o inžiniersku techniku, ktorá slúži na kontrolu vnútorných a povrchových defektov (napr. prasklín, pórovitosti, troskových inklúzií) testovaného objektu (ako je ventil, potrubie alebo zvar) bez toho, aby došlo k jeho poškodeniu alebo zničeniu.
Porovnáva chlopňu s „CT vyšetrením“ alebo „ultrazvukom“. Rovnakým spôsobom, akým môže lekár diagnostikovať vnútorné orgány bez chirurgického zákroku na pacientovi. NDT dokáže overiť chyby hlboko vo vnútri materiálu ventilu bez jeho rozrezania.
Prečo je NDT dôležité preVentily?
Pri testovaní ventilov test pevnosti plášťa a test tesnenia sedla potvrdzujú, či funkcie ventilu zodpovedajú požiadavkám. NDT na druhej strane potvrdzuje „zdravie materiálu“ ventilu. Materiál telesa ventilu, ktorý obsahuje drobné vnútorné trhliny alebo pórovitosť, je vystavený riziku náhleho prasknutia po dlhodobom vystavení vysokému tlaku, vysokej teplote alebo korozívnym médiám, čo spôsobí vážnu nehodu. V dôsledku toho sa NDT používa hlavne na kontrolu surových odliatkov, výkovkov a hotových zvarov. Slúži ako hlavná poistka na zaručenie bezpečnosti a spoľahlivosti ventilu.

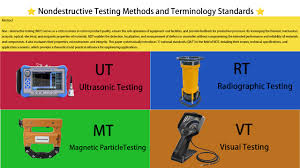

Najpopulárnejšie metódy NDT v priemysle ventilov
| Názov metódy |
Skratka |
Pracovný princíp |
Hlavné zistiteľné chyby |
Aplikácie bežných ventilov |
| Rádiografické testovanie |
RT |
Röntgenové alebo gama lúče prenikajú komponentom a zaznamenávajú obraz na film, kde sa vnútorné defekty prejavujú ako kontrasty v hustote. |
Vnútorné chyby: pórovitosť, troskové inklúzie, zmršťovacie dutiny, trhliny. |
Skúmanie vnútornej integrity odliatkov telesa ventilu, ako aj zvarov na ventiloch a potrubí. |
| Ultrazvukové testovanie |
UT |
Využíva vysokofrekvenčné zvukové vlny, ktoré sa posielajú do komponentu. Analýzou vĺn, ktoré sa odrazia späť, je možné analyzovať polohu a rozmery akýchkoľvek defektov. |
Vnútorné chyby: praskliny, laminácie, nedostatok fúzie. Citlivejšie na rovinné defekty (ako praskliny) ako RT. |
Kontrola hrúbky steny a vnútorných trhlín telesa a veka ventilov, s osobitným dôrazom na hrubostenné ventily. |
| Testovanie magnetických častíc |
MT |
Použiteľné výlučne na feromagnetické látky, ako je uhlíková oceľ. Súčiastka je zmagnetizovaná a chyby spôsobujú únikové pole, ktoré priťahuje magnetické častice a vytvára viditeľnú indikáciu. |
Chyby povrchu a blízkeho povrchu: praskliny, švy, presahy. |
Monitorovanie stavu povrchu ventilov na praskliny pri ochladzovaní, brúsenie alebo iné procesy. |
| Testovanie penetrácie kvapaliny |
PT |
Na povrch komponentu sa nanesie vysoko penetračná kvapalina. Kapilárne pôsobenie spôsobuje, že presakuje do povrchovo spojených kazov. Výsledkom je, že na extrakciu prieniku sa používa vývojka, ktorá odhalí defekt. |
Poruchy povrchu: praskliny, dierky, studené uzávery. |
Hodnotenie povrchu austenitickej nehrdzavejúcej ocele (nevhodné pre MT kvôli jej neferomagnetickej povahe) ako aj ventilov z nemagnetických zliatin. |
